Tester těsnosti a LT vozíky

Tester těsnosti a LT vozíky

Testery těsnosti a LT vozíky TEMEX = rychlé a spolehlivé testování těsnosti chladičů


Tester těsnosti a LT vozík – vizualizace

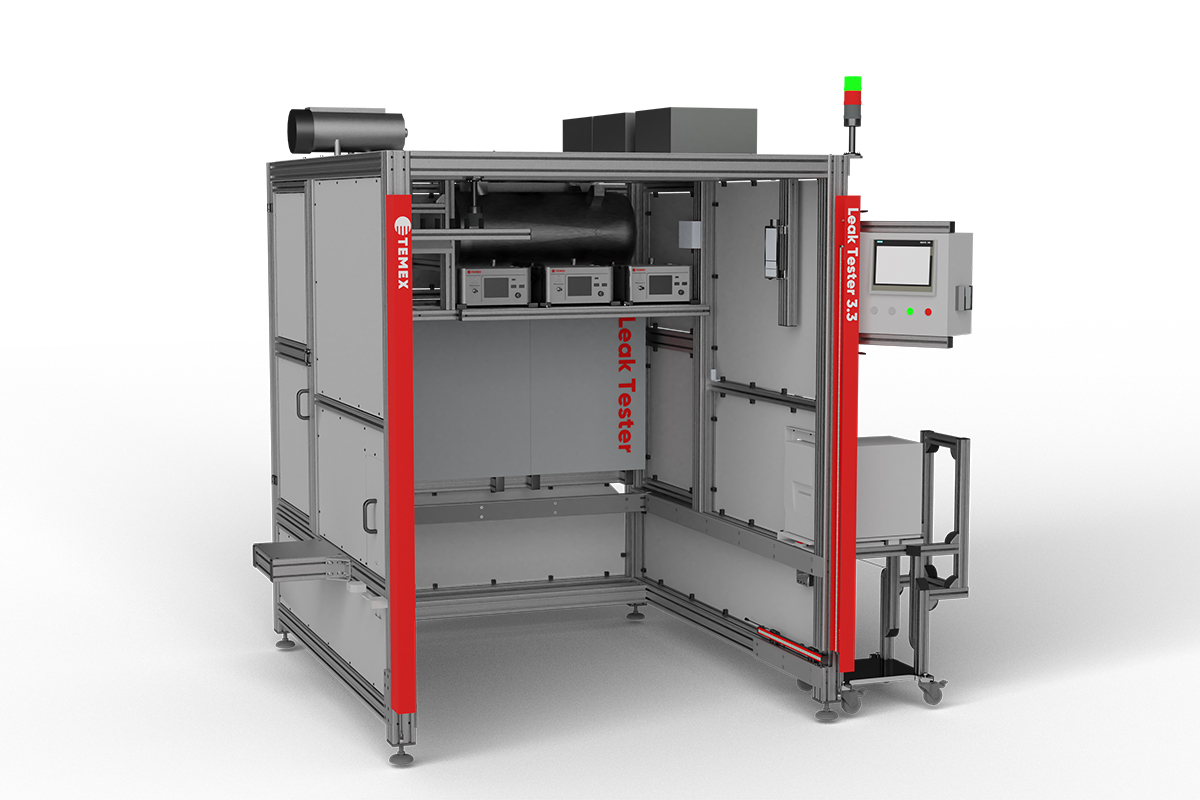

Tester těsnosti – testovací stanice bez vozíku

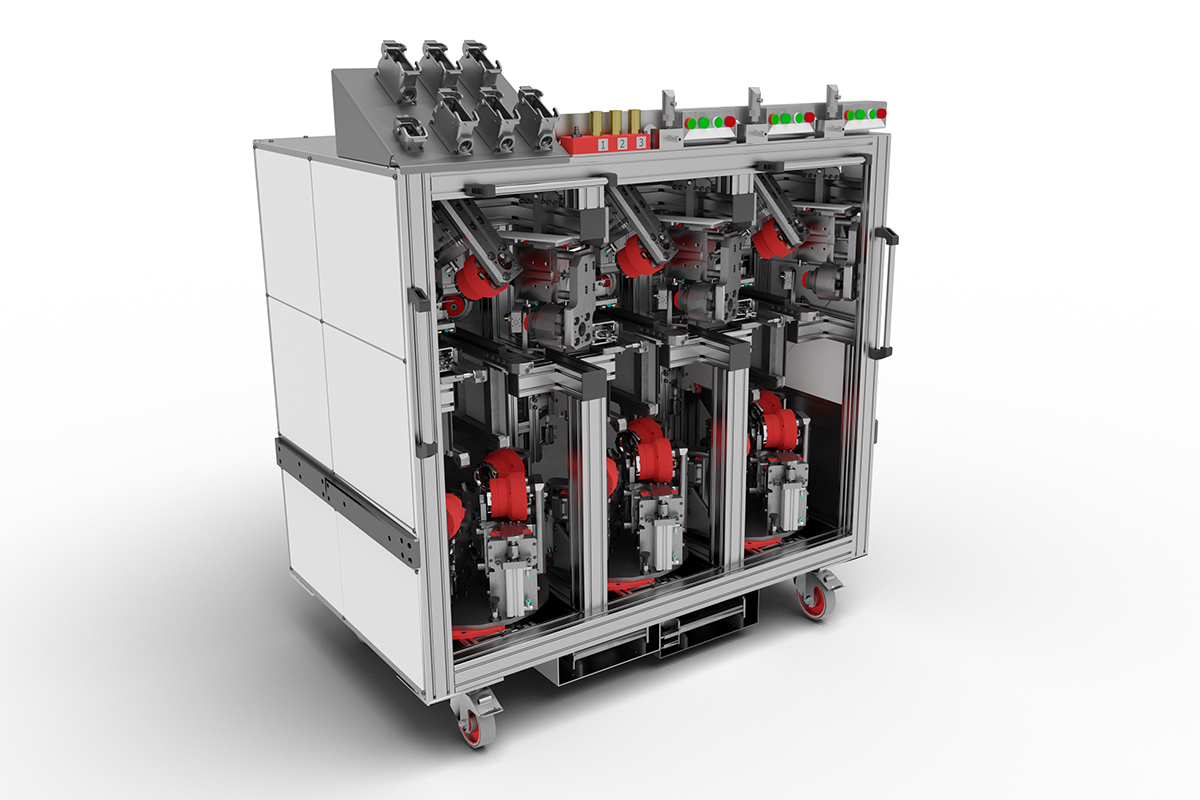

Nástroj – LT vozík (svislý modulární bezšuplíkový)

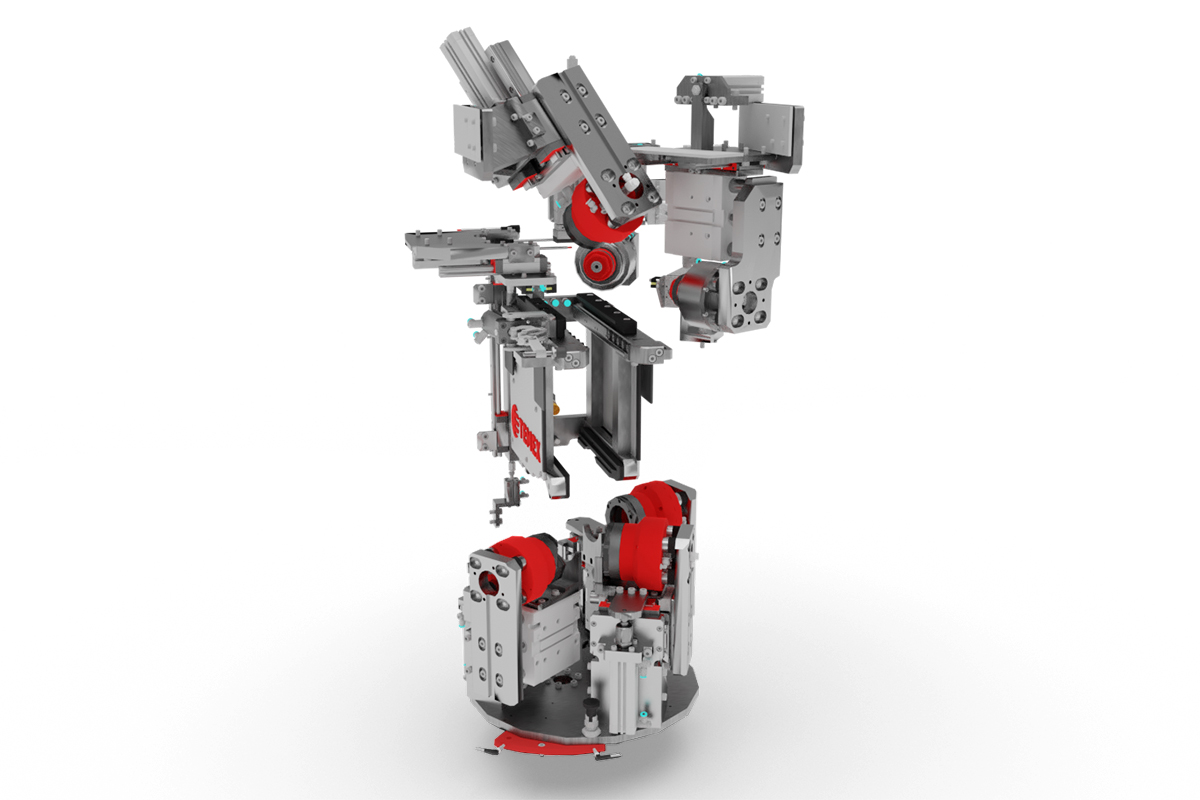

Detail vnitřku vozíku bez nosných částí



Typy LT vozíků – realizace


Svislý bezšuplíkový (chladič se vkládá dovnitř)


Svislý šuplíkový vozík (šuplík se vysouvá)


Šikmý zešikmený vozík (dá se sklopit)



TESTERY TĚSNOSTI A LT VOZÍKY



TESTERY TĚSNOSTI – ZÁKLADNÍ CHARAKTERISTIKA

  • Testery těsnosti TEMEX jsou modulární zařízení, která jsou schopna testovat různé typy chladičů na stále stejné stanici, pouze při výměně testovacího vozíku.
  • Komplet testovacího zařízení se skládá ze dvou částí: stanice testeru těsnosti + LT vozík (nástroj).
  • Stanice se vyrábí v několika typech provedení (lze modifikovat dle požadavku zákazníka):
     – jednoúčelové testery
     – 2-pozicové testery (pro iCAC chladiče)
     – 3-pozicové testery (pro RAD + CAC chladiče)
  • Stanice testeru těsnosti má integrováno řízení, elektrické napájení, signalizaci a pneumatické ovládání včetně měřících a referenčních okruhů.
  • Vozík je se stanicí testeru těsnosti spojen skrze Harting konektory pro elektrickou energii a Staubli spojkami pro pneumatickou energii.
  • Na střeše každého testeru těsnosti se nachází vývěva, která vytváří podtlak k testování chladičů podtlakovou zkouškou.



LT VOZÍK (NÁSTROJ TESTERU TĚSNOSTI) – ZÁKLADNÍ CHARAKTERISTIKA

  • Nástroje pro Leak Tester stanice obsahují hlavní technologie pro finální otestování chladiče.

  • Tyto nástroje můžou být koncipovány tak, aby umožnili testovat více typů lehce odlišných nástrojů.

  • Nejdůležitějším prvkem na nástrojích jsou těsnící hlavy, které zajišťují bezunikový vzduchový okruh spojený s chladičem.

  • Podle zadání zákazníka mohou nástroje obsahovat také jednoduché měření – tzv. Go/noGO, kdy je možné měřit požadované rozměry po nakalibrování daných dílů za pomoci vyrobeného kalibru.

  • Standardně vyrábíme a dodáváme tyto nástroje:
    • pro 3-pozicové testery:
      – LT vozík šikmý
      – LT vozík šikmý zešikmený
    • pro 2-pozicové testery:
      – LT vozík šuplíkový
      – LT vozík bezšuplíkový



Klíčové benefity našich řešení:

  • Dlouhodobá zkušenost s všemi typy zařízení a nástrojů
  • Vysoká variabilita našich výrobků – pro testování široké škály různých typů chladičů (iCAC, CAC, RAD, LTR)
  • Díky standardizaci řešení výroba a dodávka zařízení v krátkých dodacích termínech
  • Modularita Leak Testerů – schopnost testovat různé typy chladičů na jedné stanici (mění se pouze LT vozíky)
  • Individuální přizpůsobení požadavkům klienta

imageTester těsnosti s LT vozíkem (šuplíkový)

imageTester těsnosti – testovací jednotky

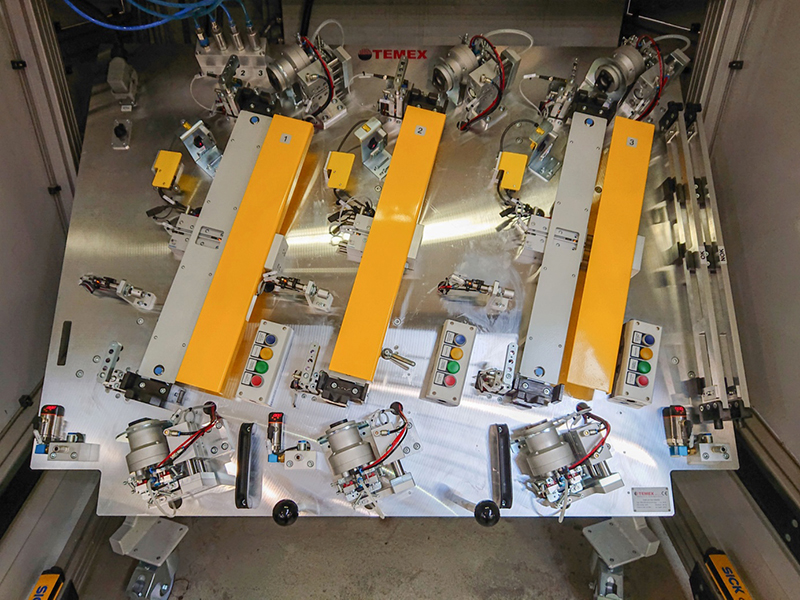

imageNástroj pro testování (detail LT vozíku)
