Leak Tester = spolehlivé a rychlé testování úniků na chladičích


Nástroje testování


Nástroj – LT vozík (svislý modulární bezšuplíkový)


Vizualizace vnitřku modulárního vozíku

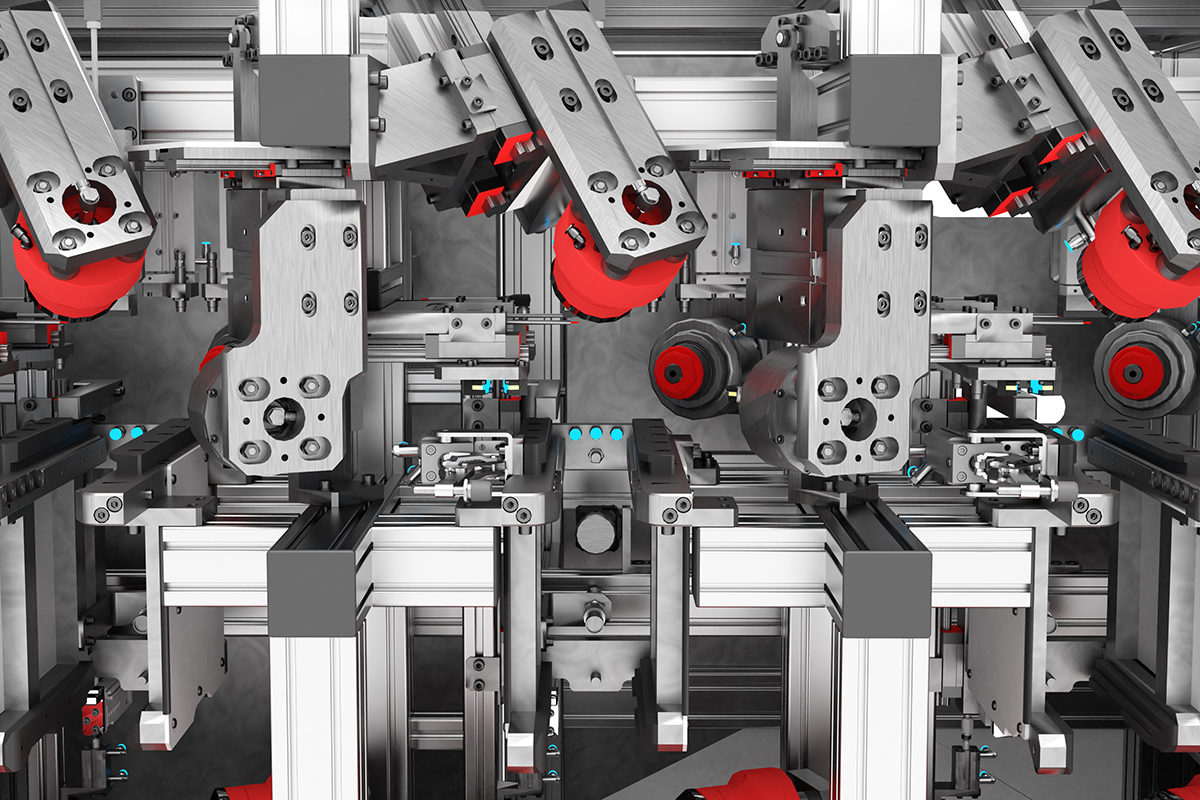

Detail vnitřku vozíku bez nosných částí



TESTOVÁNÍ ÚNIKU NA CHLADIČÍCH



ZÁKLADNÍ CHARAKTERISTIKA

  • Cílem tohoto projektu je modulární zařízení, které je schopné testovat různé typy chladičů na stále stejné stanici, pouze při výměně testovacího vozíku.
  • Kompletní testovací zařízení se skládá ze dvou částí z testeru a z vozíku.
  • Tester má integrováno řízení, elektrické napájení, signalizaci a pneumatické ovládání včetně měřících a referenčních okruhů.
  • Vozík je s testerem spojen skrze Harting konektory pro elektrickou energii a Staubli spojkami pro pneumatickou energii.
  • Na střeše testeru se nachází vývěva, která vytváří podtlak k testování chladičů podtlakovou zkouškou.



Ukázka a popis hlavní obrazovky operačního panelu:

1. Aktuální datum a čas
2. Přepínač zámku dveří
3. Textové pole stavu každé stanice
4. Aktuální vybraný mód
5. Aktuální číslo stroje, nástroje, a typu
6. Tlačítko pro další obrazovku Service
7. Tlačítko pro další obrazovku Paramtery
8. Tlačítko pro další obrazovku Wrok station



NÁSTROJ – LT VOZÍK


  • Nástroje pro LT stanice obsahují hlavní technologie pro finální otestování chladiče.

  • Tyto nástroje můžou být koncipovány tak, aby umožnili testovat více typů lehce odlišných nástrojů.

  • Nejdůležitějším prvkem na nástrojích jsou těsnící hlavy, které zajišťují bezunikový vzduchový okruh spojený s chladičem.

  • Podle zadání zákazníka mohou nástroje obsahovat také jednoduché měření – tzv. Go/noGO, kdy je možné měřit požadované rozměry po nakalibrování daných dílů za pomoci vyrobeného kalibru.

Typy LT vozíků:

   Svislý bezšuplíkový (chladič se vkládá dovnitř)

   Svislý šuplíkový vozík (šuplík se vysouvá)

   Šikmý vozík





imagePohled na testovací stanici s vozíkem (šuplíkový)



imageTestovací jednotky



imageNástroj pro testování (detail vozíku)



imageRozvaděč s operačním panelem



imageŠikmý zešikmený vozík (dá se sklopit)
