Laserové popisování výrobků

Laserové popisování výrobků laserem řady LP-V

 Laserové popisování výrobků = precizní a vysoce kontrastní popis plastových i kovových dílů

Stroj na laserové popisování víček nádrží firmy Temex

LASEROVÉ POPISOVÁNÍ VÝROBKŮ

Firma TEMEX je už více jak 10 let certifikovaným systémovým integrátorem firmy Panasonic v oblasti laserového značení. V našich aplikacích nasazujeme špičkové značící lasery, a to jednak jako součást jednoúčelových strojů, tak i jako samostatná zařízení určená k vestavbě do větších celků.


Certifikát firmy Temex jako autorizovaného distributora Panasonic
Certifikát autorizovaného distributora Panasonic


V našich jednoúčelových strojích pro popisování plastových i kovových výrobků používáme osvědčený vláknový laserový popisovací systém. Jedná se o řadu LP-V společnosti Panasonic, která je založena na pokročilé technologii a nabízí mnoho výhod oproti běžným systémům. Vláknový laserový popisovač má velmi malý příkon díky použití jednoduché konstrukce vzduchového chlazení. LP-V dokáže popisovat hlubokým a černým popisem na prakticky jakýkoli typ kovu. Plasty jsou popisovány s vynikající kvalitou technologií pěnění materiálu, karbonizace (změna barvy) nebo bělení.


METODY LASEROVÉHO POPISOVÁNÍ KOVOVÝCH VÝROBKŮ

• Gravírování – tato metoda popisování odstraňuje vrstvy materiálu a vytváří prohlubně v povrchu. Touto technikou jde značit dokonce i velmi tvrdé kovy a keramiku.
• Žíhání – používá se na kovy jako je nerezová ocel a titan. Lokální ohřívání laserem vede ke změnám mikrostruktury a vytváření oxidové vrstvy. V závislosti na teplotě a tloušťce vrstvy oxidu vytváří tato metoda různé barvy.

METODY LASEROVÉHO POPISOVÁNÍ PLASTOVÝCH VÝROBKŮ

Karbonizací (pro světlé plasty) – vzniká termochemická reakce na povrchu výrobku (tmavý popis na světlém podkladu), kdy samotný povrch zůstává bez poškození.
Pěněním (pro tmavé plasty) – vytvořením malých bublinek na povrchu plastu dochází ke světlému popisu na tmavém pozadí. Popis lze i zvýraznit.
Odstraněním vrstvy (pro vrstvené materiály) – jedná se o selektivní odstranění vrchních vrstev odpařením, kdy hloubku lze ovládat řízením výkonu laseru.



ŘEŠENÍ TEMEX PRO LASEROVÉ POPISOVÁNÍ

Zařízení pro laserový popis víček palivových nádrží automobilů

  • Celé zařízení se skládá z laserového agregátu LP-V15U-C, popisovací komory, zakládacího přípravku a elektro výbavy skládající se z řídicího systému firmy SIEMENS a operátorského panelu.
  • Laserový agregát je komunikačně svázán s řídicím systémem a obvodem nouzového > zastavení.
  • Před zahájením výroby je obsluhou nastaven typ popisu výrobku na operátorském panelu, který následně přednastaví laser.
  • Zařízení zahrnuje několikanásobnou automatickou kontrolu přítomnosti a správného založení popisovaných palivových víček.
  • Pro spuštění cyklu a pro zajištění bezpečnosti slouží dvouruční (obouruční) ovládání.
  • Přípravky mohou být kódovány pro dvou hladinové popisování. V tom případě se provede nejprve popis po zasunutí pod laser a znovu po zvednutí přípravku do druhé hladiny.

Zařízení pro laserový popis motorku palivového čerpadla

  • Celý řídicí systém a agregát laserového zařízení se zapíná hlavním vypínačem. Zároveň se automaticky zapíná i počítač, který obsluhuje samotný laser a posílá data pro pálení popisů.
  • Ovládací panel umožňuje operátorovi jednoduchou změnu nastavení typu motorku, lze tedy aplikovat laserové značení na několik typů motorků.
  • Po založení motorku do palivového čerpadla do zakládacího prostředku a spuštění zařízení tlačítkem „Start“ dojde k spuštění automatického režimu popisu motorku.
  • Bezpečnost operátora je během pálení popisu zajištěna zavřením dveří popisovací komory a elektro-mechanickým zámkem, který se uvolní až po ukončení cyklu popisu motorku.
  • Po dokončení cyklu může obsluha vyměnit již popsaný motorek za nový a případně zvolit jiný typ popisu dle technologického postupu výroby.

Klíčové benefity našeho řešení:

  • Laser řady LP-V poskytuje lepší kvalitu paprsku
  • Menší rozměry skříně a také samotného stroje
  • Nabízí výrazně delší životnost
  • Nižší pevné náklady
  • Individuální přizpůsobení požadavkům klienta

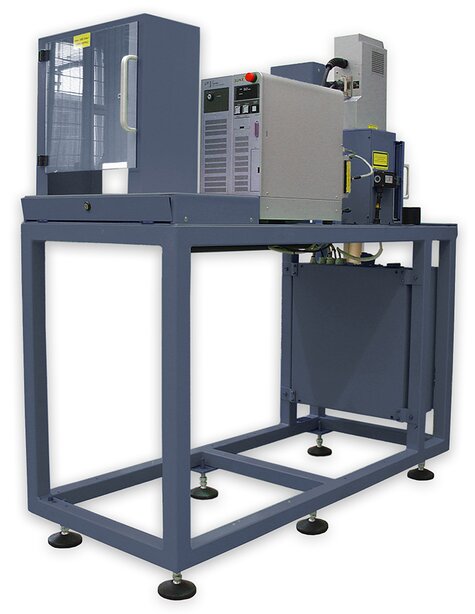

imageStroj na laserové popisování víček nádrží

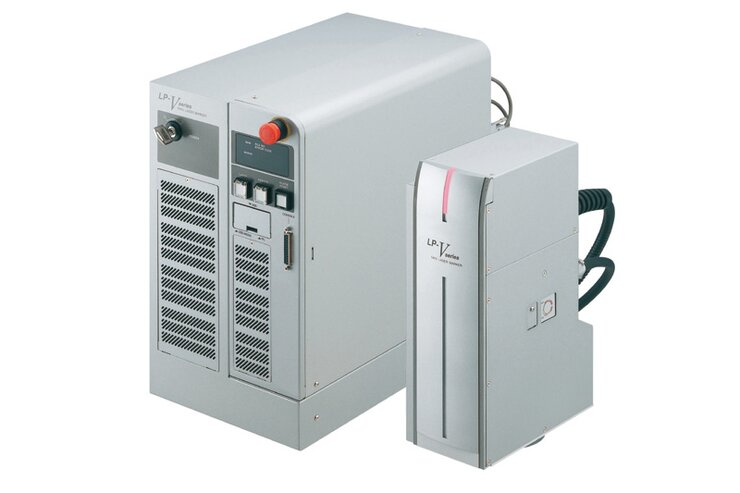

imageLaserový agregát Panasonic

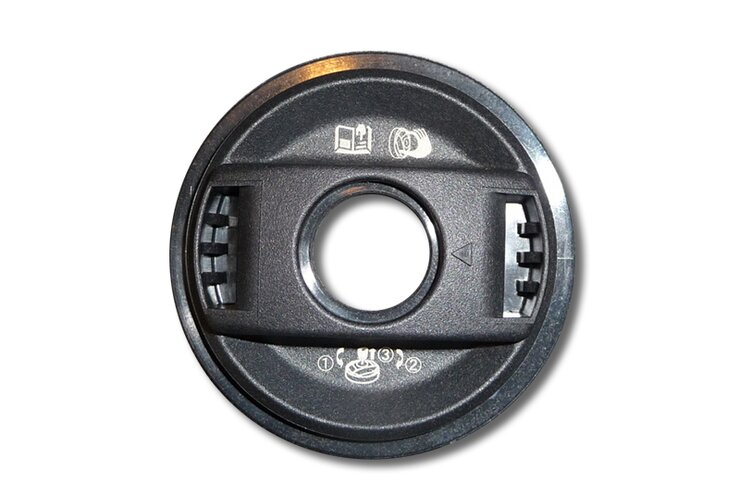

imageVíčko palivové nádrže

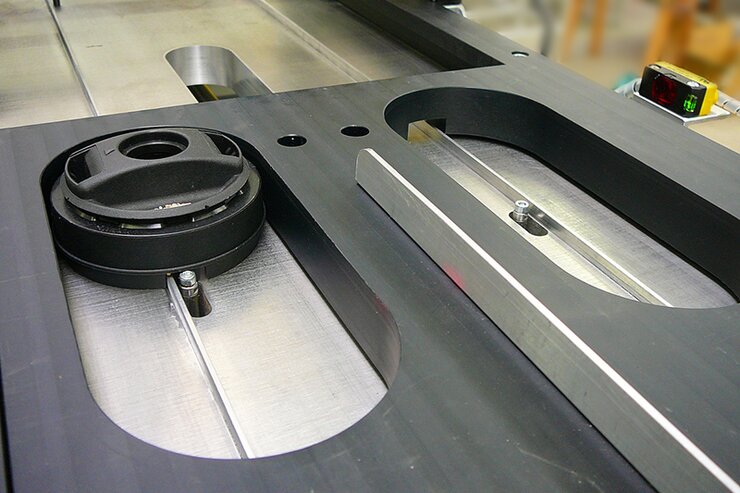

imageZakládací přípravek s víčkem

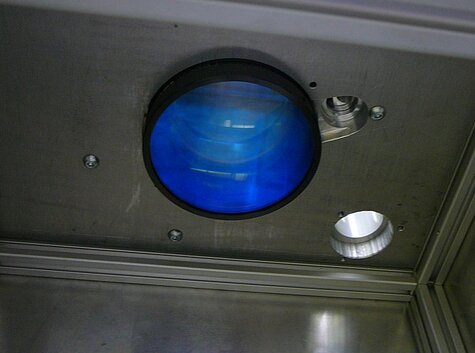

imageSpodní část laserové hlavy

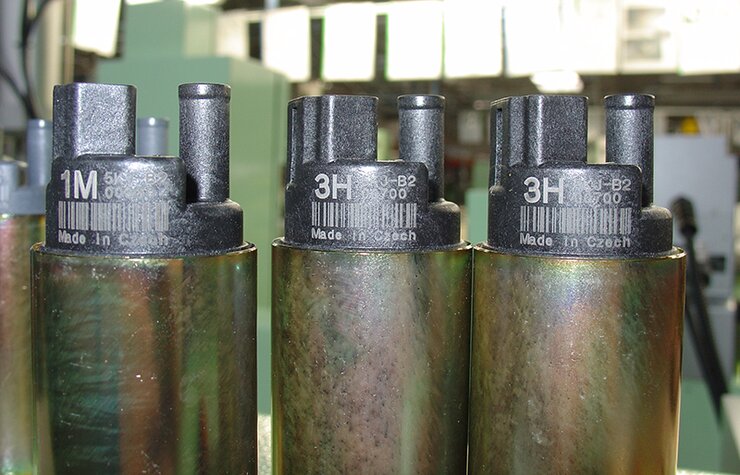

imageLaserově popsané malé motory čerpadel
