EGR ventily a chladiče

TEMEX linky na kompletaci EGR ventilů a chladičů

 TEMEX linky na kompletaci EGR ventilů a chladičů = zrychlení a zkvalitnění výroby důležitých komponent systémů řízení výfukových plynů

TEMEX linka na kompletaci EGR ventilů

AUTOMATIZACE PŘI VÝROBĚ EGR VENTILŮ A JEJICH CHLADIČŮ



V KOSTCE

Vývoji a výrobě zařízení pro automatizovanou montáž EGR ventilů a jejich chladičů se v TEMEXu věnujeme již od roku 2014. Za tuto dobu jsme s našimi zákazníky identifikovali slabiny výrobního procesu a ty nahradili odpovídajícími moderními technologiemi, které významně eliminují zmetkovitost a zkracují výrobní čas. Vyrábíme a dodáváme jak samostatná zařízení pro automatizaci určitých částí výrobního procesu, tak celé poloautomatické i zcela automatizované linky na kompletaci EGR ventilu a také dvě generace montážních linek pro kompletaci chladičů pro EGR ventily.



LINKY NA KOMPLETACI EGR VENTILŮ – ZÁKLADNÍ CHARAKTERISTIKA

Automatická linka

  • zcela automatizované řešení vlastní konstrukce
  • minimalizace počtu operátorů nutných k obsluze linky (2 osoby)
  • kompletace EGR ventilu v řádu desítek sekund
  • maximální využití robotizace – operátor pouze na začátku procesu zakládá díly na paletku a na konci automatizovaného procesu odebírá hotový sestavený a otestovaný ventil
  • kontrola přítomnosti a správného založení dílů na paletku pomocí vision systému
  • aktivní využití ionizačního ofuku + automatického očištění a aktivace povrchu dílů pomocí plasmové technologie
  • průběh sestavení ventilu je zcela automatizován, linka samostatně vykonává procesy, jako jsou:
    – manipulace, vkládání, pozicování, středění, osazování
    – lisování, svařování, šroubování, lepení
    – průběžná kontrola přítomnosti a pozicování dílů vision systémy
    – průběžné vzduchové testy těsnosti komponent
    – automatický EOL test včetně programování čipu ventilu
    – laserové značení DMC kódy, verifikace pomocí automatické čtečky a zápis do systému traceability


Poloautomatická linka

  • řešení linky pomocí automatických a poloautomatických stanic vlastní konstrukce
  • stanice obsluhované operátorem, každá s několika samostatnými pracovišti
  • možná adaptace pracovišť na kompletaci více variant/generací ventilu
  • operátoři pouze zakládají jednotlivé díly do fixačních prostředků, ostatní procesy v rámci stanic jsou již zcela automatizovány
  • díky sestavě linky ze samostatných stanic je možná instalace a využití automatizace pouze části kompletačního procesu
  • samostatná stanice pro otestování těsnosti a funkčnosti ventilu – až 3 testovací pracoviště


LINKY NA KOMPLETACI CHLADIČŮ EGR MODULU – ZÁKLADNÍ CHARAKTERISTIKA

  • automatizovaná pracoviště obsluhovaná roboty
  • pouze jeden operátor pro založení komponent a odebírání hotových kusů
  • obslužní roboti s chapadly (gripery) vlastní unikátní konstrukce
  • maximální automatizace montážního procesu:
    – vibrační podavače vstupních dílů
    – robotické zakládání, orientace a manipulace trubek
    – lisování, pastování, temování a provlékání skrz víka

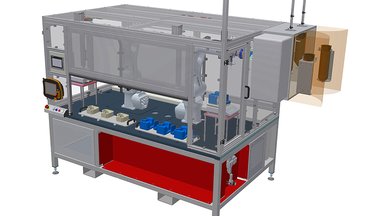

    – laserové svařování a značení DMC kódu
    – kamerové vision systémy



Klíčové benefity našich řešení:

  • Minimalizace zmetkovitosti na hranici k 0 %
  • Kompletace výrobku ve zkrácených termínech – minimalizace taktu linky
  • Eliminace manuálních vstupů do procesu kompletace a vzniku NOK kusů
  • Úspora pracovních sil
  • Individuální přizpůsobení požadavkům klienta

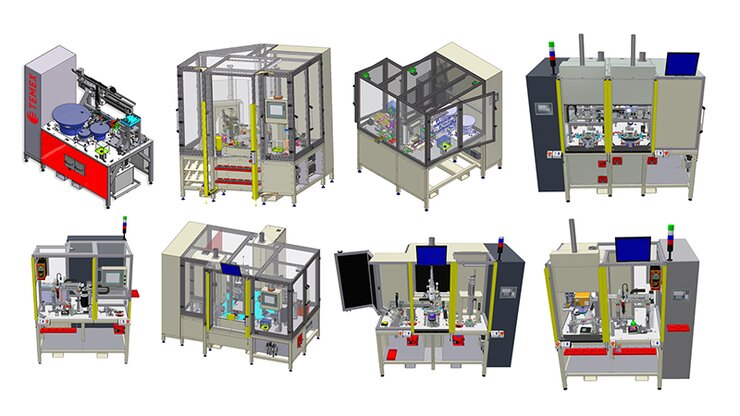

imageAutomatické linky na kompletaci EGR ventilu – vizualizace

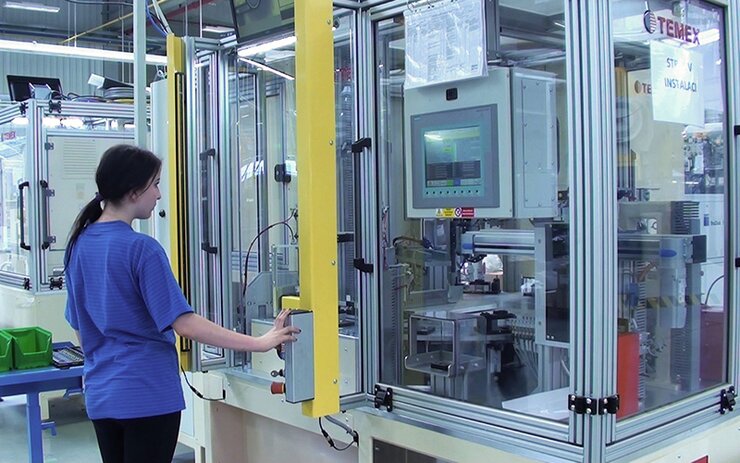

imageAutomatická linka na kompletaci EGR ventilu – realizace

imageAutomatické linky na kompletaci chladiče pro EGR modul – vizualizace

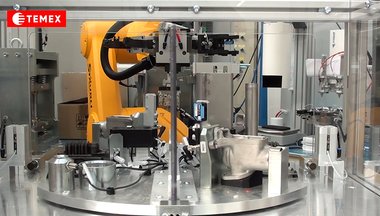

imageAutomatická linka na kompletaci chladiče pro EGR modul – realizace

imagePoloautomatické linky na kompletaci EGR ventilu – vizualizace

imagePoloautomatická linka na kompletaci EGR ventilu – realizace
