Prstový krimpovací stroj pro krimpování chladičů
Krimpování chladiče = pevné spojení plastových vík s jádrem chladiče
PRSTOVÝ KRIMPOVACÍ STROJ PRO KRIMPOVÁNÍ CHLADIČŮ
Projekt: Prstový krimpovací stroj pro krimpování chladičů
Počet pracovišť v rámci zařízení: 1
Termín realizace: 2019 – 2020
PARAMETRY:
Šířka: 2100 mm
Hloubka: 1260 mm
Hloubka včetně montážních stanic: 1950 mm
Výška: 2100 mm
Provozní tlak: 0,6 MPa
ZÁKLADNÍ CHARAKTERISTIKA

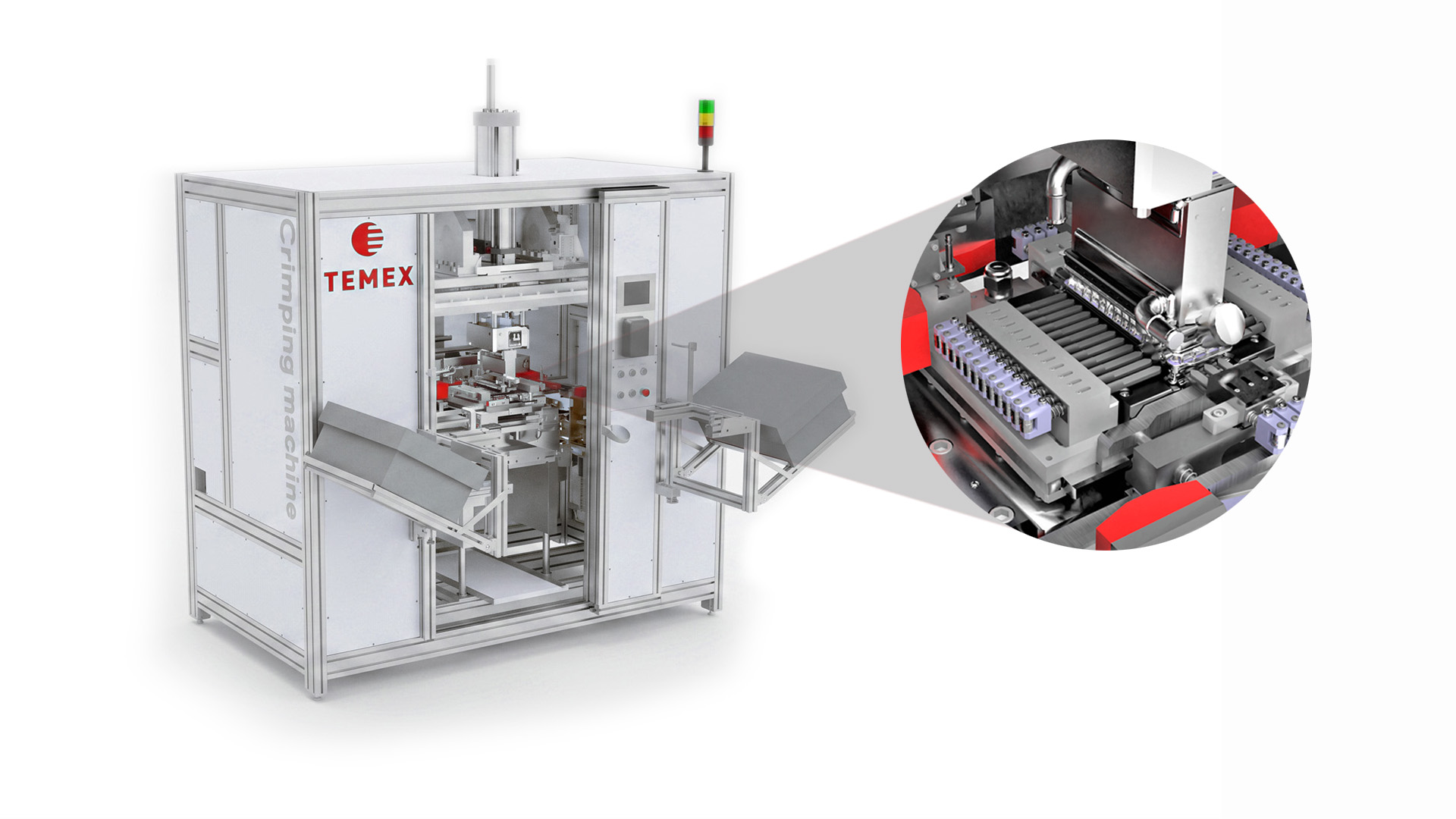

Stroj pro krimpování chladičů slouží k provedení pevného spojení (krimpování) plastových vík s jádrem chladiče. Toto zařízení používá ke krimpování technologii prstového krimpování, kdy jednotlivé prsty za pomoci kovových pružin postupně slisují víko a jádro chladiče po celém jeho obvodu. Tato technologie umožňuje individuální nastavení pro každý jednotlivých prst zvlášť. Stroj vyžaduje obsluhu jedním operátorem.
HLAVNÍ ČÁSTI KRIMPOVACÍHO STROJE:
• Krimpovací hlava A
• Krimpovací hlava B
• Hlavní spodní nástroj
• Přední nástroj
• Deska pro montážní pracoviště (2 ks)
VSTUPNÍ KOMPONENTY KE KOMPLETACI
• Těsnění (2 ks)
• Víko A
• Víko B
• Jádro chladiče
POPIS PRACOVIŠŤ ZAŘÍZENÍ:
Vlastní pracovní proces zahrnuje tyto základní operace:
• Sestavení jádra chladiče, těsnění a víka A na 1. montážní stanici operátorem,
• Vložení složené sestavy do krimpovacího stroje,
• Po stisknutí tlačítka Start stroj zavře bezpečnostní dveře a spustí cyklus krimpování strany A,
• Po úspěšném procesu se stroj přestaví na stranu B a otevře dveře k vyjmutí chladiče,,
• Operátor na 2. montážní stanici sestaví jádro chladiče, těsnění a víko B a opět vloží do stroje
• Po uzavření bezpečnostních dveří dojde k zakrimpování druhé strany,
• Po úspěšném zakrimpování je možno hotový chladič vyjmout.
Vkládání a vyjímání krimpovaného chladiče je ruční, spouštění procesu tlačítky, signalizace kontrolkami, majáky a na OP. Zařízení může pracovat jak v automatickém, tak v manuálním módu.
KONSTRUKCE ZAŘÍZENÍ:
• ve spodní části ocelové profily, v horní části ITEM profily
• pevné/polykarbonátové výplně – jako fixní plochy nebo jako dvířka
• pracovní prostor stroje zabezpečen posuvnými bezpečnostními dvířky
• stroj obsahuje dvě montážní stanice pro přípravu dílů ke krimpování
• stroj je vybaven různými typy automatických kontrol pro zamezení výroby vadného kusu:
– kontrola typu a orientace vloženého víka
– dle typu nástroje pak také kontrola jádra chladiče, barva nebo přítomnost ouška
Klíčové benefity našeho řešení:
- Díky automatickým kontrolám přítomnosti a umístění komponent minimalizace zmetkovosti
- Kvalitní prověřené řešení – opakované dodávky zařízení tohoto typu do ČR, ale i zemí jako Německo, ČR, Jižní Korea, Čína, Mexiko, JAR a dalších
- Pomocí našich krimpů se kompletují chladiče značek, jako jsou VW, AMG, TESLA, BMW, HONDA, VOLVO a další
