Velký krimpovací stroj

Krimpovací zařízení TEMEX = pevné a precizní spojení plastových vík s jádrem chladiče.
U velkého krimpovacího stroje dochází navíc oproti ostatním při samotném krimpování k zahnutí hliníkových výstupků jádra chladiče k plastovému víku.


VELKÝ KRIMPOVACÍ STROJ PRO CHLADIČE NÁKLADNÍCH AUTOMOBILŮ



Projekt: Velký krimpovací stroj pro systém MCC2.0
Počet pracovišť v rámci zařízení: 1
Termín realizace: 2022


ZÁKLADNÍ CHARAKTERISTIKA

Krimpovací zařízení slouží k provedení pevného spojení (krimpování) plastových vík s jádrem chladiče. Zařízení bylo vyrobeno univerzálně tak, aby bylo možné nastavení pro různé typy chladičů s pomocí výměnných nástrojů. Jelikož manipulace s chladiči pro trucky není jednoduchá, je součástí lisovacího stroje speciální manipulátor pro zvedání těchto velkých a těžkých chladičů, který ovládá samotná obsluha stroje. Kolem stroje je zhotovena ocelová pochozí plošina sloužící k servisním účelům.

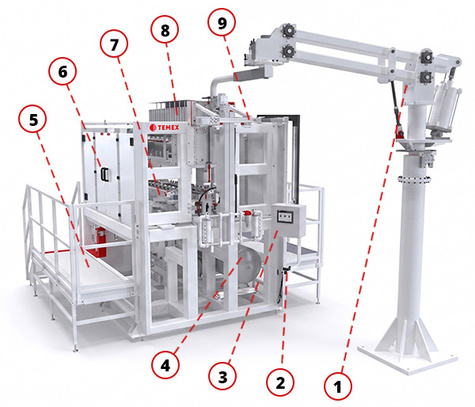

Hlavní části krimpovacího nástroje

HLAVNÍ ČÁSTI KRIMPOVACÍHO NÁSTROJE:

1. Manipulátor
2. Tlačítko START pro spuštění automatického cyklu stroje
3. Operátorský panel
4. Vzdušník
5. Ochoz pro servis stroje
6. Dveře pro servis a nastavení stroje
7. Krimpovací element
8. Válce horních přítlaků
9. Navádění pro vložení chladiče manipulátorem



POPIS PRACOVNÍHO CYKLU:

Vlastní pracovní proces v automatickém režimu zahrnuje tyto základní operace:

• Obsluha pomocí manipulátoru založí chladič na koncový doraz vtahovacího mechanismu.
• Chapadlo upne chladič.
• Obsluha vystoupí ven ze závory a chladič je vtažen do stroje na stavitelný koncový doraz.



Zařízení může pracovat ve třech režimech:
1. Ruční režim (pro ovládání jednotlivých prvků zařízení) – tento režim je jen pro určené osoby
2. Automatický režim (pro operátora)
3. Krokovací režim (pro údržbu k odhalení poruch)



Klíčové benefity našeho řešení



  • Univerzálnost stroje – je schopen vyrábět různé hloubky chladičů

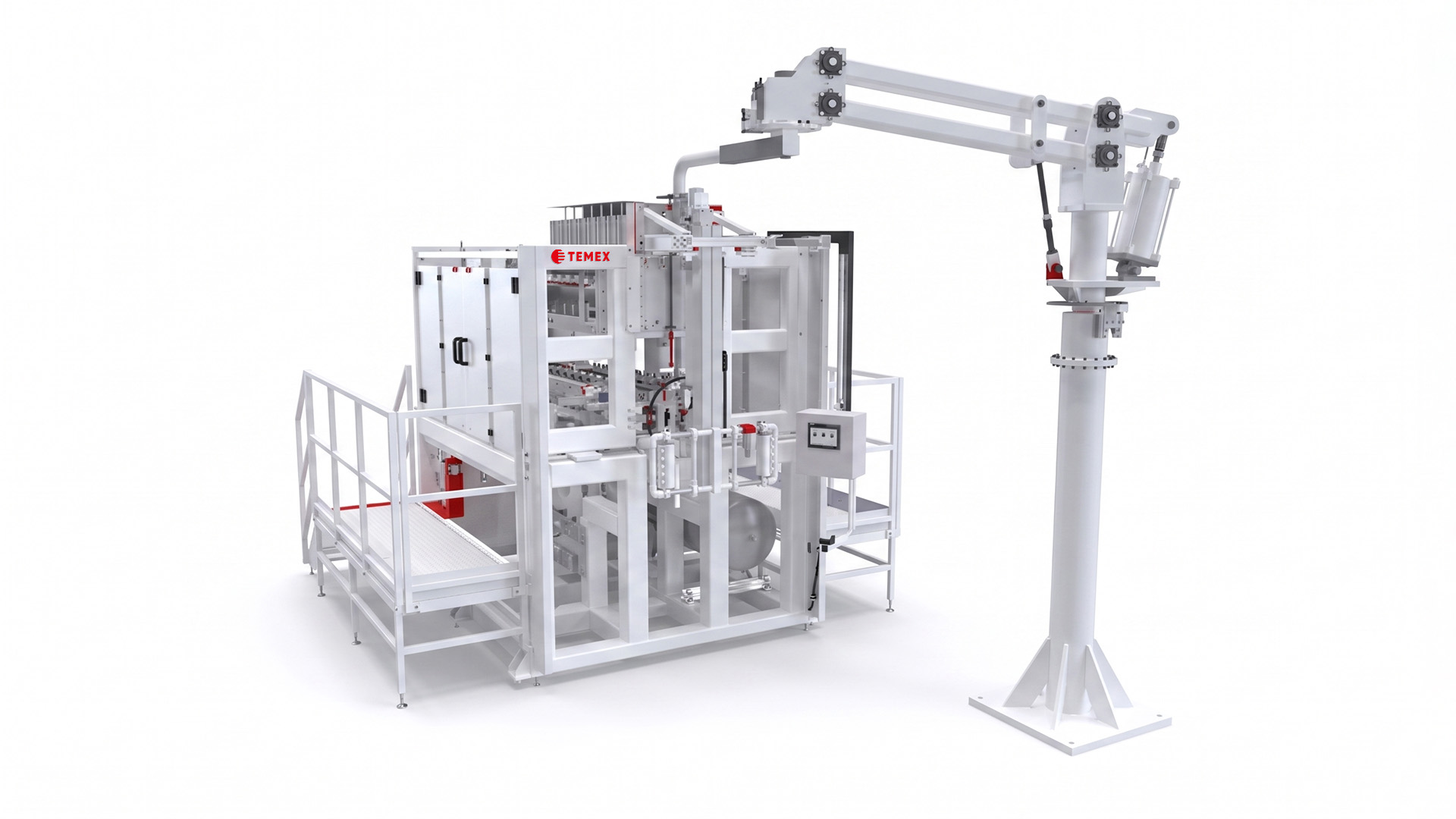

imageVelký krimpovací stroj s manipulátorem a chladičem

imageVelký krimpovací stroj (krimpovací element)

imageVelký krimpovací stroj – zadní krimpovací element

imageVelký krimpovací stroj – manipulátor s chladičem
