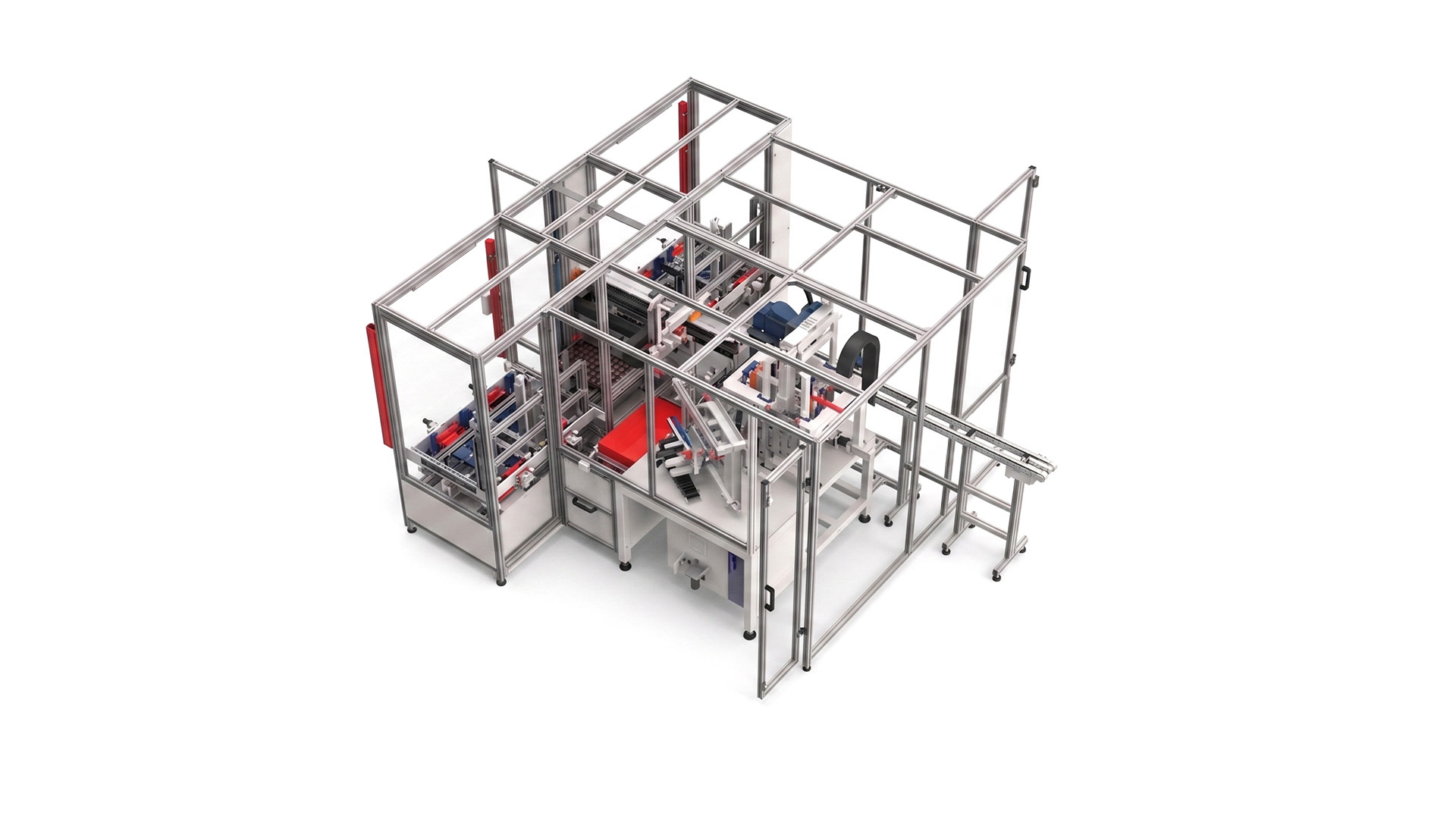

EOL tester
Stanice zajišťuje vysokou přesnost a spolehlivost v souladu s požadavky průmyslu 4.0.
Popis zařízení

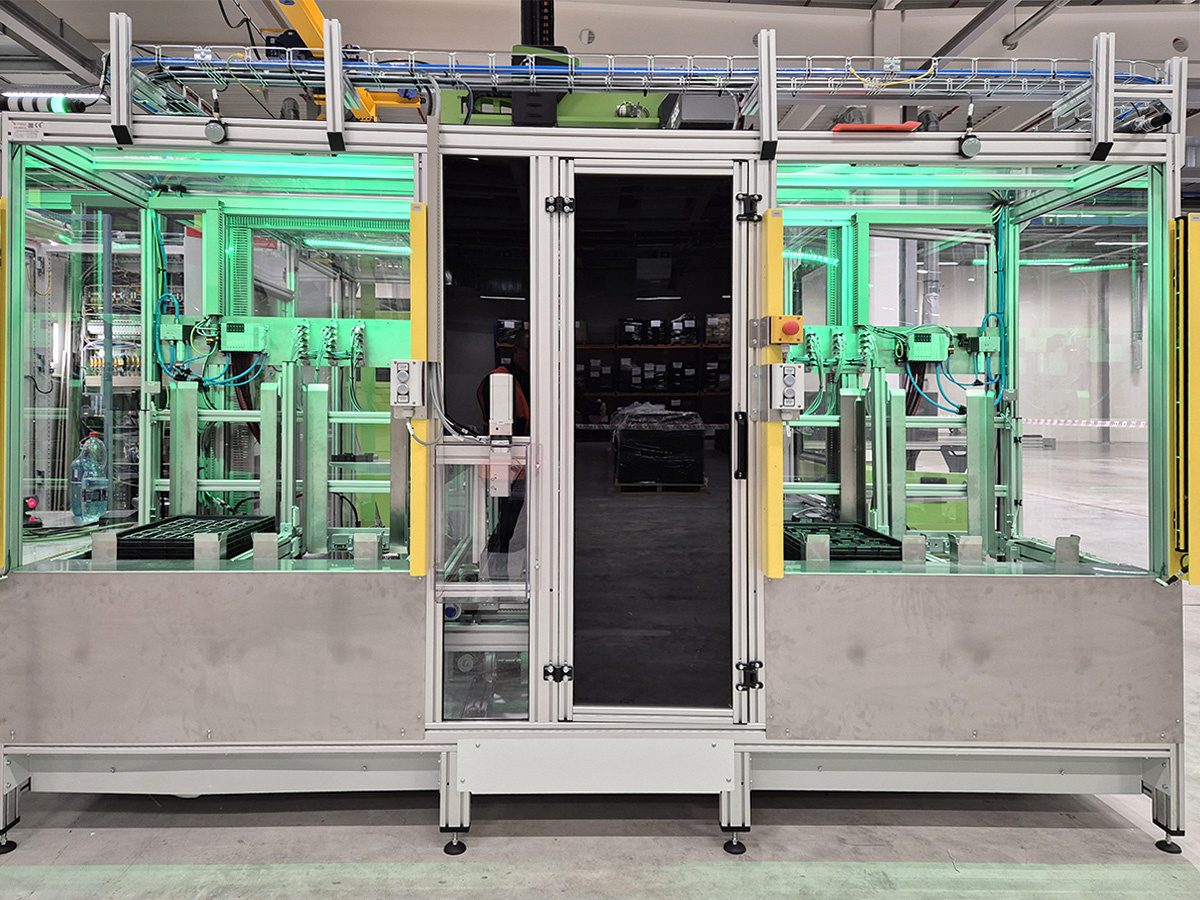

Plně automatizovaná výstupní stanice pro finální kontrolu, značení, čištění a balení výrobků.
Technické řešení
Funkce zařízení:
- Oboustranná optická kontrola těsnění
- Označení výrobku důlkem s DMC čtečkou
- Čištění ionizovaným vzduchem
- Oddělení NOK a OK kusů
- Automatické balení do blistrů
Základní technické parametry
|
Čas cyklu |
10 s / kus |
|
Rozměry |
3000 × 3500 × 2200 mm |
|
Ovládání |
PLC + HMI Siemens |
|
Konstrukce |
Ocelový rám, krytování Al profily + PC výplně |
Popis hlavních uzlů zařízení

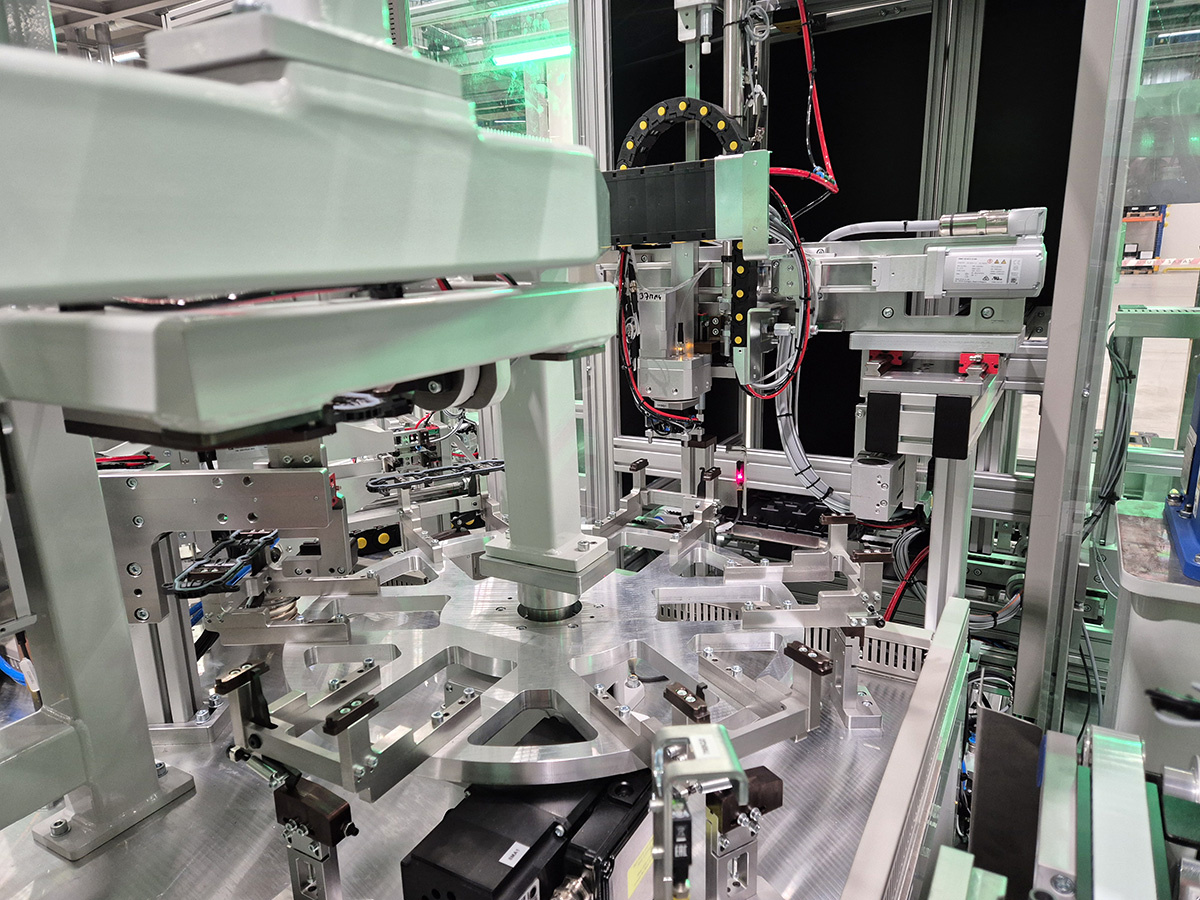

Karuselová jednotka – 6 pozic pro manipulaci s výrobky

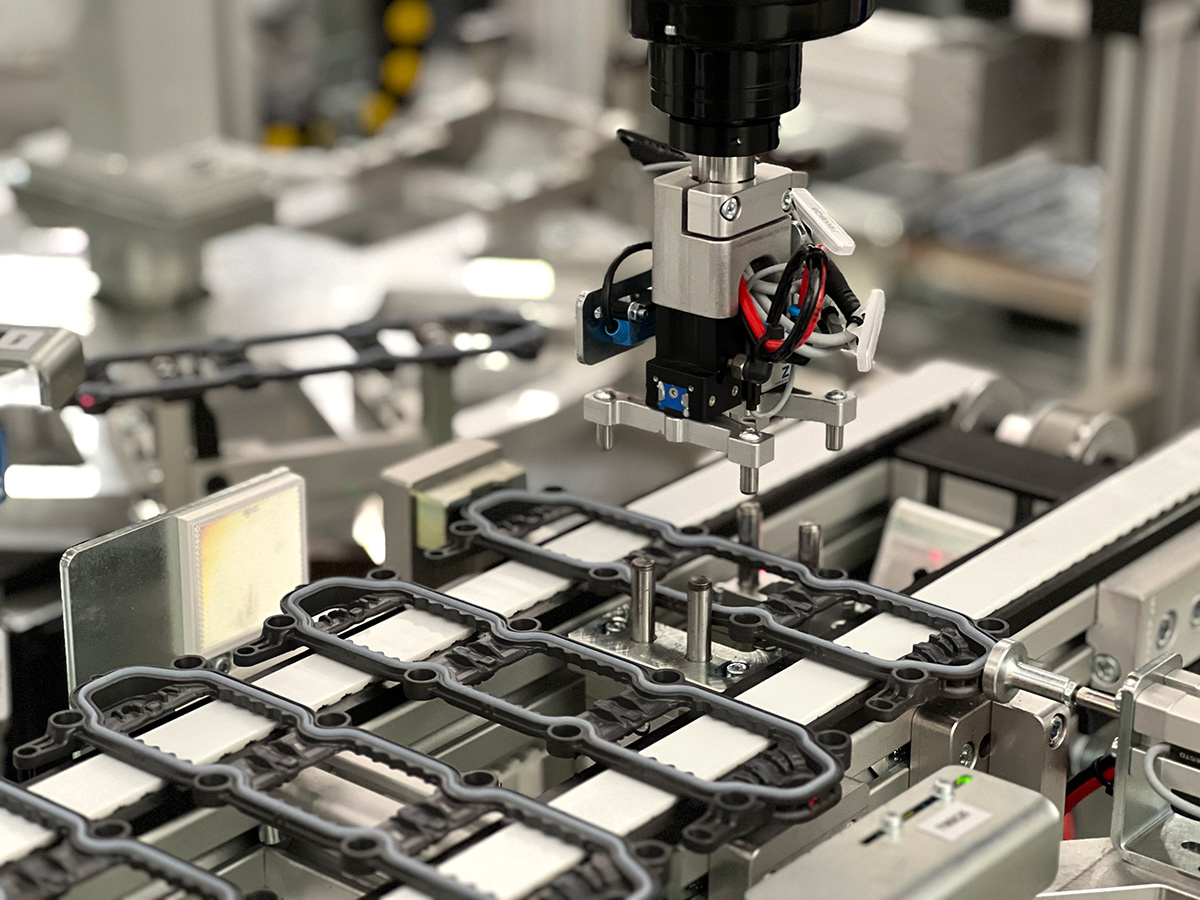

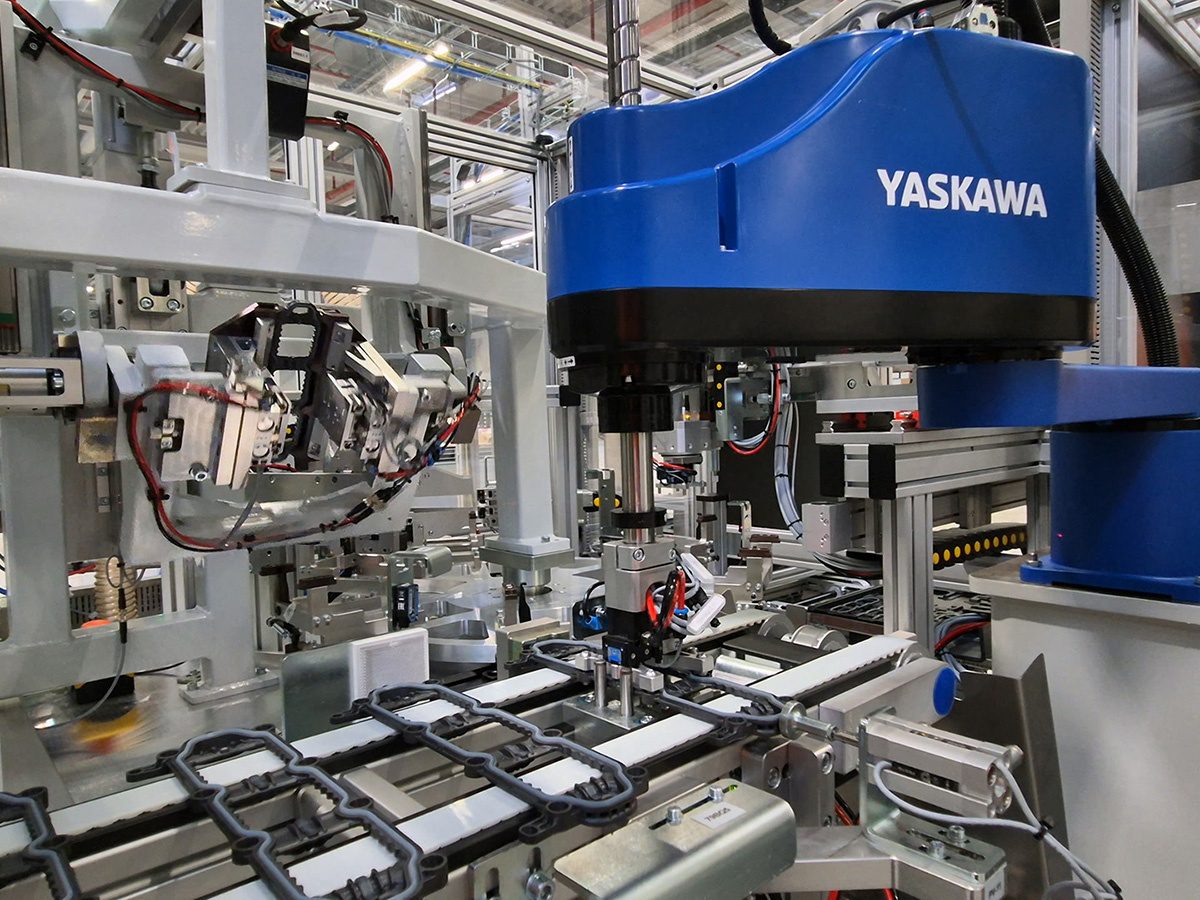

Pozice 1 – vkládání dílů pomocí SCARA robota
Pozice 2 – optická kontrola těsnění (Keyence LJ-X8200)
Pozice 3 – označení dílu vtlačením důlku + čtečka DMC
Pozice 4 – čištění stlačeným ionizovaným vzduchem
Pozice 5 – oddělení OK / NOK dílů a vkládání do blistru
Pozice 6 – volná (rezerva pro budoucí funkce)
Materiálový tok
- Vstupní dopravník pro příjem dílů z předchozí operace
- Příprava a přísun prázdných blistrů
- Výstupní dráha pro plné blistry a NOK kusy
- Automatizovaný zásobník blistrů (včetně destohovače a stohovače)
Oblast použití
- Automotive – kontrola, značení a balení těsnění a drobných dílů
- Výrobní linky s vysokou sériovostí
- Koncová výstupní kontrola před expedicí
Volitelné doplňky
• Vzdálená správa a servisní přístup
• Integrace s nadřazenými systémy MES/ERP
• Rozšíření o další pozice (např. laserové značení)
Výhody našeho řešení:
- Plná automatizace bez potřeby obsluhy
- Vysoká rychlost a přesnost
- Snadný servis díky modulární konstrukci
- Připraveno pro Průmysl 4.0 a vzdálenou správu
- Možnost úpravy dle zákaznických požadavků
