Leak tester – stanice

Leak tester – stanice

Základní prvek modulárního zařízení pro testování chladičů

Leak tester – stanice

Leak tester stanice

Název zařízení: Leak tester stanice
Termín realizace: každoroční realizace


FUNKCE ZAŘÍZENÍ:

Leak tester stanice je hlavní částí modulárního zařízení, které je schopno testovat různé typy chladičů. Jednu stanici je možno využívat k testování několika druhů chladičů, a to pouze na základě výměny testovacího vozíku. Kompletní testovací zařízení se skládá ze dvou částí: tester těsnosti + LT vozík (nástroj).


PARAMETRY ZAŘÍZENÍ:
Šířka: 1720 mm
Hloubka: 2300 mm
Výška: 2300 mm
Provozní tlak: 0,6 MPa
Hmotnost: cca 1150 kg


HLAVNÍ ČÁSTI LEAK TESTER STANICE:

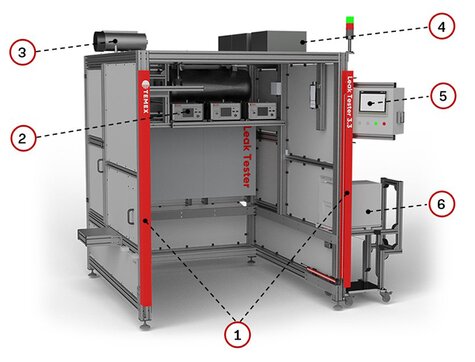

Hlavní části leak tester stanice

1) Přední světelné závory
2) Jednotky pro zkoušku těsnosti
3) Vakuová pumpa
4) Referenční objem pro zkoušku těsnosti
5) Ovládací panel s tlačítky, spínači a světly
6) Tiskárna čárových kódů



Ukázka a popis hlavní obrazovky operačního panelu testeru těsnosti:

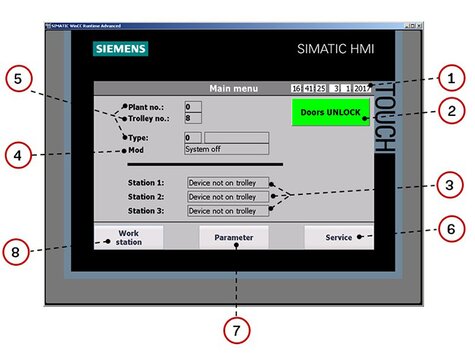

Ukázka a popis hlavní obrazovky operačního panelu testeru těsnosti

1) Aktuální datum a čas
2) Přepínač zámku dveří
3) Textové pole stavu každé stanice
4) Aktuální vybraný mód
5) Aktuální číslo stroje, nástroje, a typu
6) Tlačítko pro další obrazovku Service
7) Tlačítko pro další obrazovku Parametry
8) Tlačítko pro další obrazovku Work station


KONSTRUKCE ZAŘÍZENÍ:

• konstrukce zařízení z ITEM profilů
• pevné výplně jako fixní plochy nebo jako dvířka
• pracovní prostor stroje zabezpečen optickou bezpečnostní závorou
• integrováno řízení, elektrické napájení, signalizace a pneumatické ovládání včetně měřících a referenčních okruhů
• připojení LT vozíku skrze Harting konektory pro elektrickou energii a Staubli spojkami pro pneumatickou energii
• vývěva pro vytváření podtlaku k testování umístěna na střeše testeru

Klíčové benefity našeho řešení:

  • Modularita zařízení – díky LT vozíkům je možno zařízení využívat k testováná několika typů chladičů
  • Kvalitní prověřené řešení – mnohokrát opakované dodávky zařízení tohoto typu do celého světa
  • Naše zařízení se používají pro testování chladičů pro všechny významné značky, jako např. VW, AMG, BMW, HONDA, VOLVO, FIAT, RENAULT, AUDI a další

image​​​​​​Leak tester – stanice s LT vozíkem

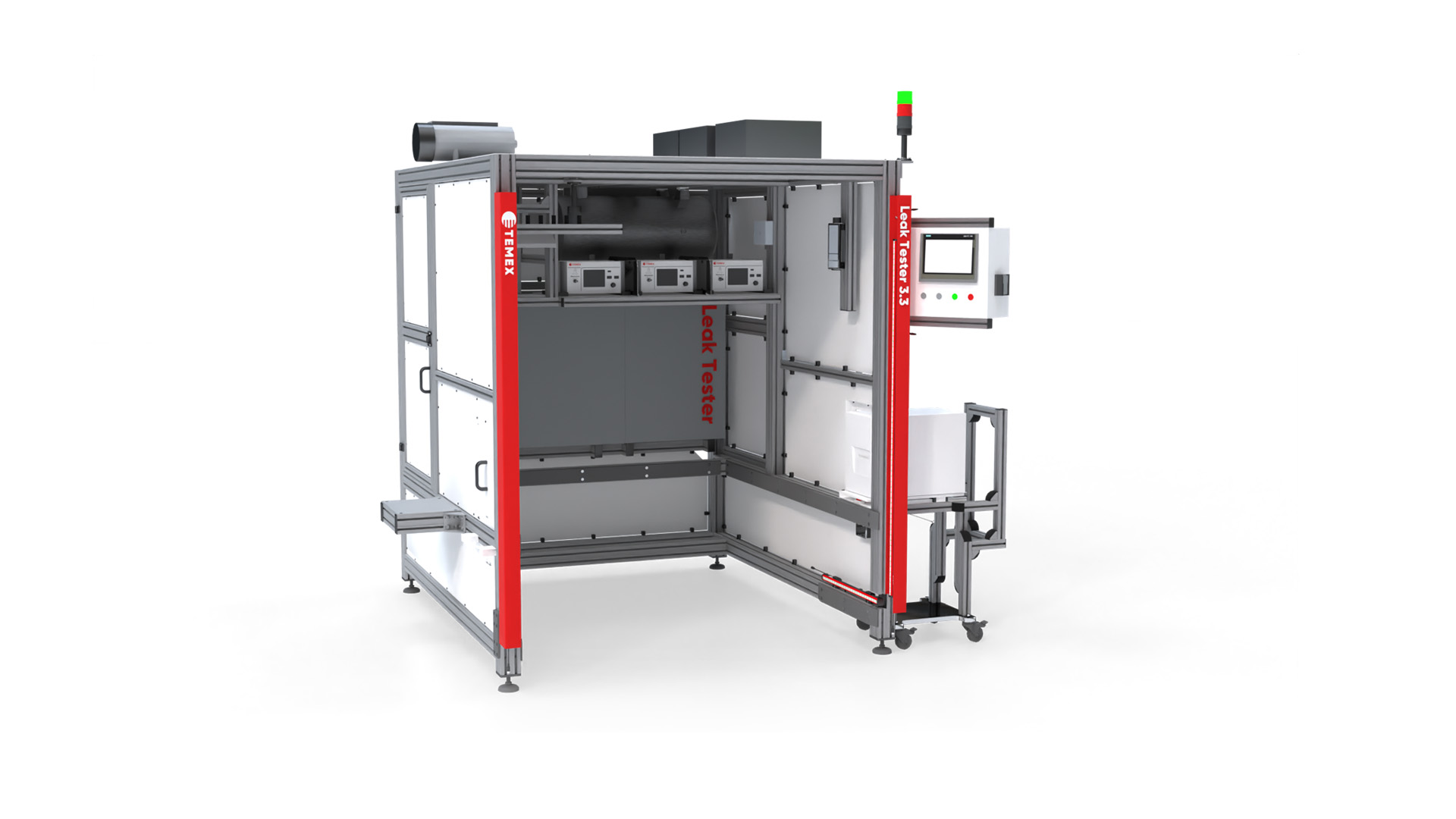

imageLeak tester – stanice (jednotky pro zkoušku těsnosti)
