Optická kontrola a balení 3D antén

Efektivní nahrazení dosavadního úsilí ručního procesu kontroly produktů miniaturních 3D antén pomocí automatizace


INSPEKČNÍ A BALÍCÍ STROJ 3D ANTÉN

Název zakázky:       Optická kontrola a balení 3D antén
Termín realizace:    2021



ZADÁNÍ

Na základě poptávky zákazníka byl vypracován projekt, který byl vybrán pro své kvalitní technické řešení v dané potřebě ulevit dosavadnímu úsilí při ručním procesu kontroly produktů 3D antén pomocí automatizace.


ŘEŠENÍ

Takt linky: 1,7s.
Kapacita: do 1,7 s / ks (odpovídá hodinové produkci max 2080 ks)
Počet operátorů: 1



ZÁKLADNÍ CHARAKTERISTIKA

Jedná se o jednoúčelové zařízení pro kamerovou kontrolu případných vad výrobku 3D antén a následné automatické balení OK kusů.


POPIS AUTOMATIZOVANÉHO PROCESU

Vstupním a výstupním pracovištěm je průběžný dopravníkový segment, na který bude operátor vychystávat lodičky BDX 31 naplněné 3D anténami. Po odebrání všech rozpoznaných kusů kamerovým systémem z lodičky prostřednictvím robota, je lodička krokově přesunuta k výstupnímu uzlu a odebrána operátorem. Po odebrání kusu robotem je provedena kamerová kontrola spodní části 3D antény a následně je kus uložen na otočný stůl (karuselu), kde po otočení karuselu dojde ke kamerové kontrole horní části 3D antény. V případě, že je kus vyhodnocen řídícím systémem jako OK, dojde v další poloze karuselu k odebrání a uložení OK kusu do blistru automatického balícího zařízení „KOMFI“. V případě, že je kus vyhodnocen jako NOK, nebude tento kus odebrán manipulátorem, ale je na další pozici karuselu přeložen do redboxu.

Součástí stroje je:
1. Řídící systém Siemens SIMATIC
2. Páteřový logický dopravník.
3. Otočný karuselový stůl Weiss.
4. Scara robot Mitsubishi.
5. Naváděcí kamera robota Keyence.
6. 2x kontrolní kamera Keyence.
7. Kulisový manipulátor FESTO.
8. Balící zařízení Komfi.



Klíčové benefity našeho řešení:

  • Kontrola procesu kvality naráženíTakt automatického procesu s autonomním provozem je až 18 minut (v tomto čase bezobslužný provoz)
  • Velká úspora pracovních sil v 2 směnném provozu
  • Zvýšení produktivity práce
  • Snížení nákladů na zajištění finálního výrobku
  • Rychlá návratnost vynaložených prostředků

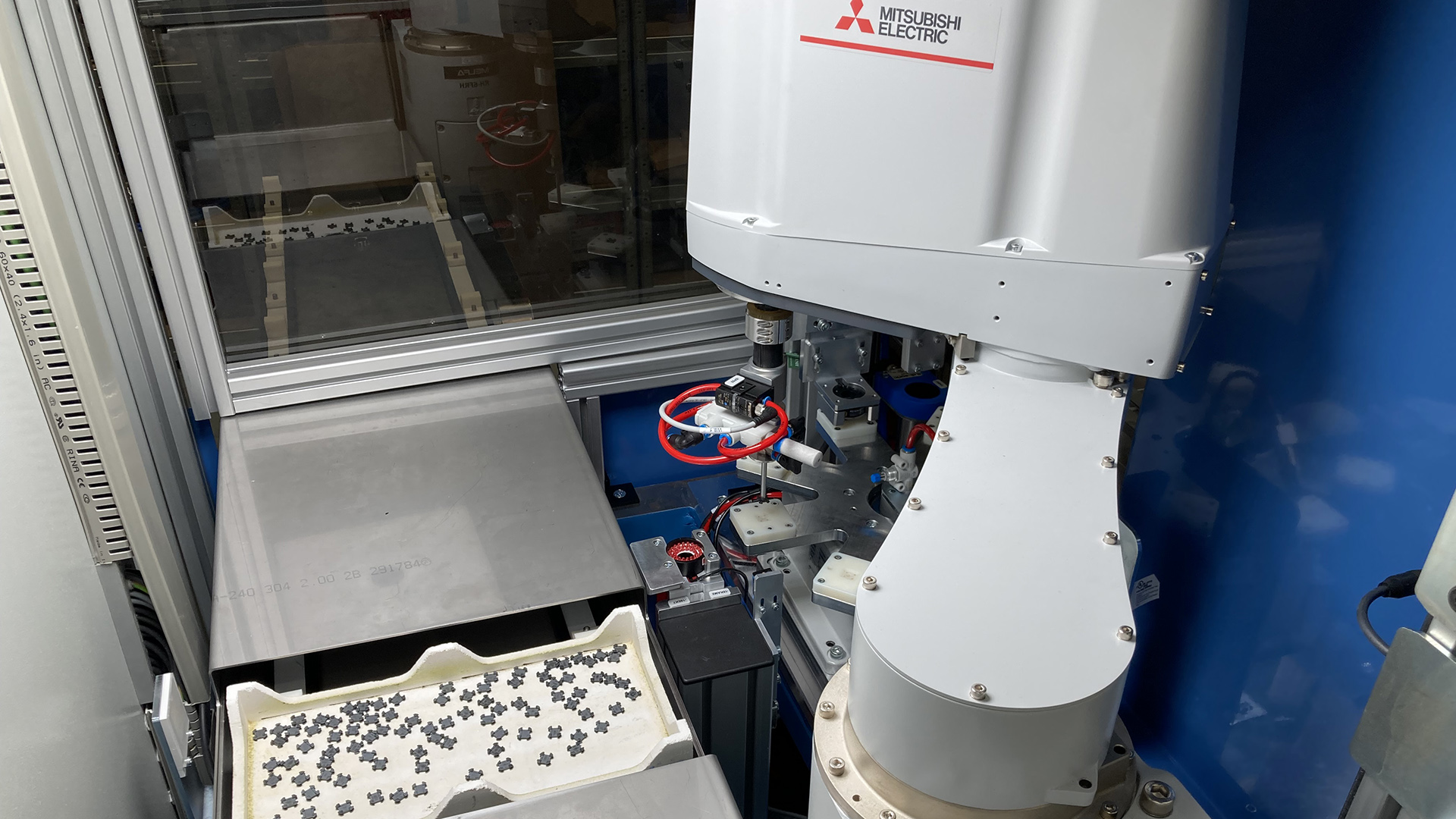

image​​​​​​Inspekční a balící stroj 3D antén

image Detail stroje (lodička s 3D anténama, otočný stůl – karusel)

imageBalící zařízení Komfi

imageČást balícího zařízení Komfi
