Linka pro kompletaci chladiče (AUDI)
Manipulace s díly pomocí 12 robotů
![img](/data/storage/images/reference/kompletace_chladice_audi/uvodni.jpg)

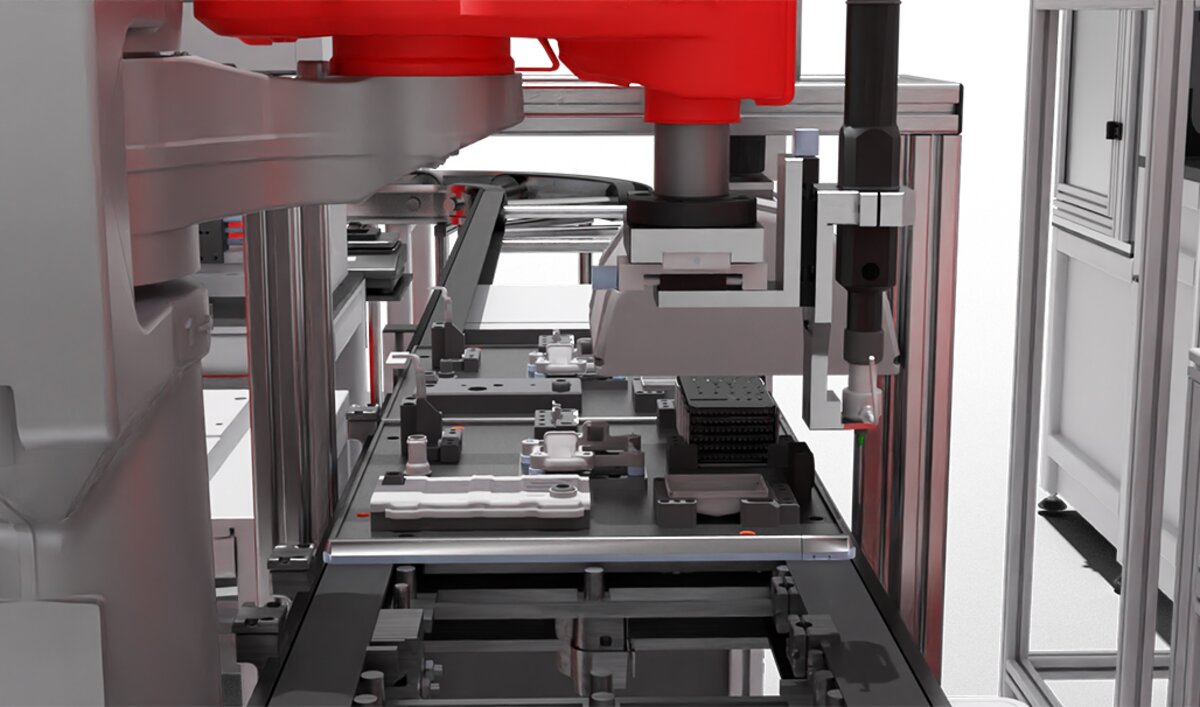

Základní parametry
![img](/data/storage/thumbs/740x9223372036854775807-scale//images/reference/kompletace_chladice_audi/5a.jpg)
Pohled na pracovní místo
![img](/data/storage/thumbs/740x9223372036854775807-scale//images/reference/kompletace_chladice_audi/pracovni_misto_web.jpg)

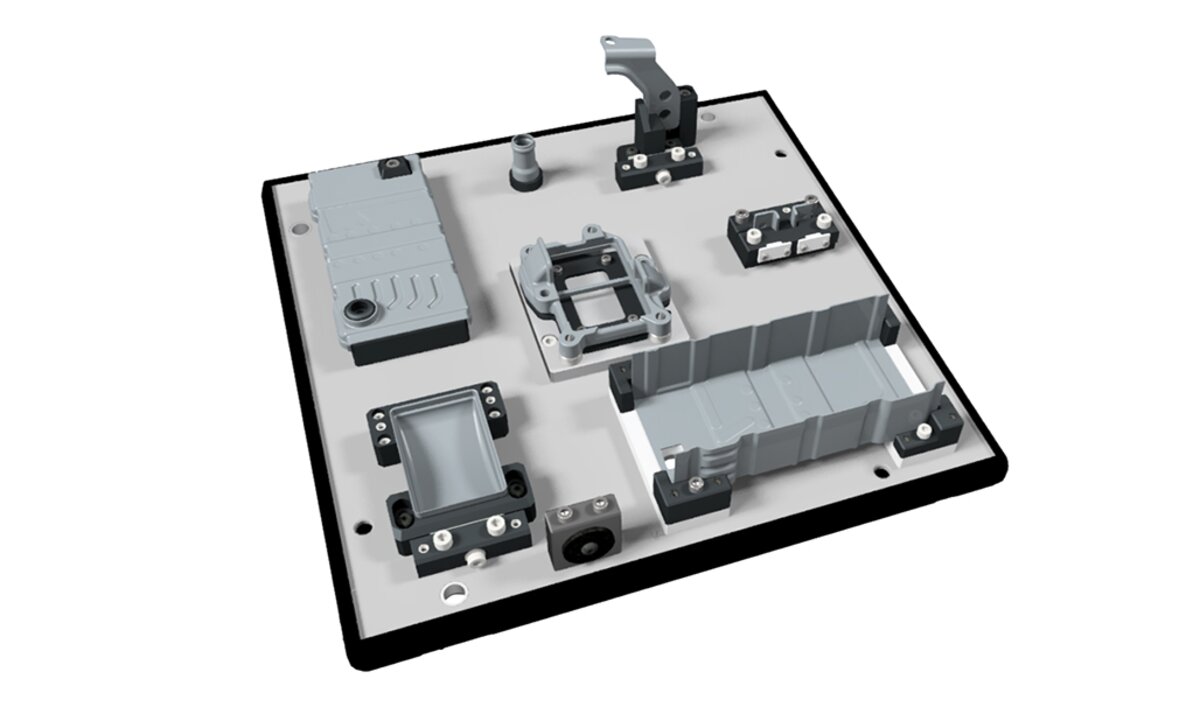

Rozmístění dílů na paletce
![img](/data/storage/thumbs/740x9223372036854775807-scale//images/reference/kompletace_chladice_audi/vystup_web.jpg)

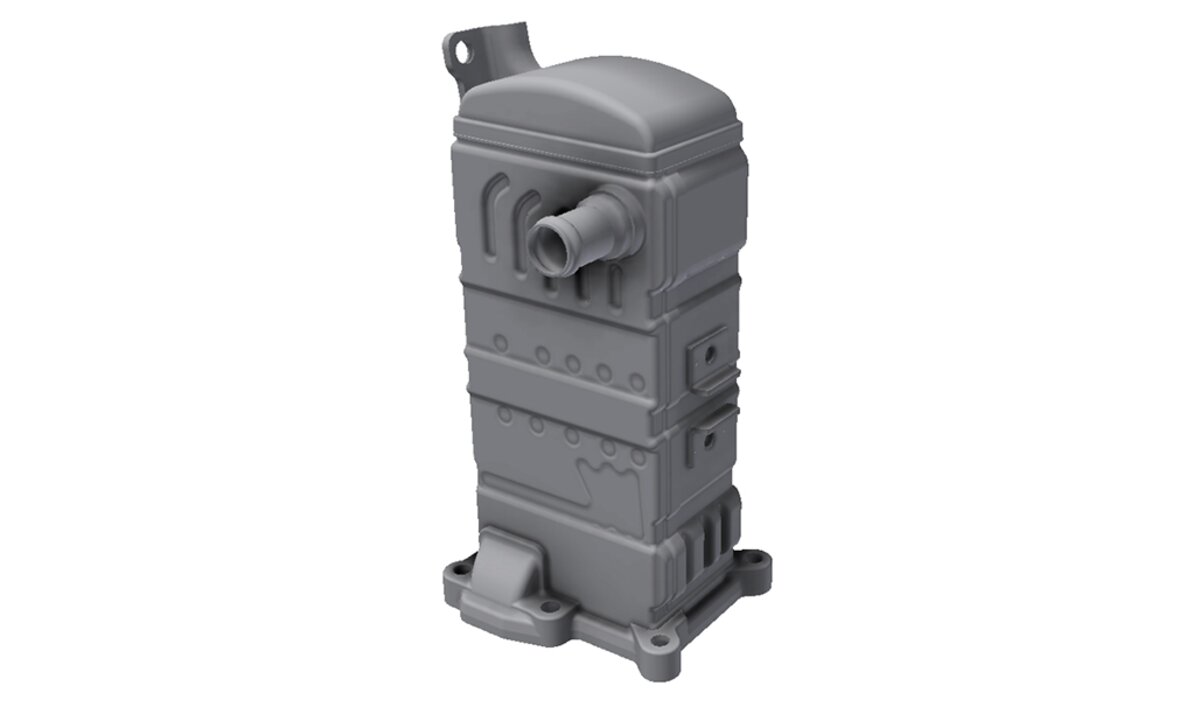

Výsledný produkt
DODÁVKA PLNĚ AUTOMATICKÉ LINKY PRO KOMPLETACI CHLADIČE (AUDI)
Tento projek zastřešuje společnou realizaci tří zakázek:
– Linka pro kompletaci chladiče AUDI.
– Doplnění elevátorů k projektu cooleru AUDI V6 GEN EVO 3.
– Doplnění stanice pastování delt.
Název zakázky: Linka pro kompletaci chladiče AUDI
Termín realizace: 2018 – 2020
ZADÁNÍ:
Projekt byl zahájen na základě poptávky zákazníka a postupně byl zpřesňován v následných technických jednáních, kde došlo k finalizaci zadání ze strany konečného zákazníka – Audi. V průběhu realizace vznikly další požadavky na vylepšení a doplnění komplexní linky o stanici pastování delt a vstupní skládací zařízení trubek s vlnovcem tzv. elevátorů.
Hlavní požadavek zákazníka, byl zaměřen na zvýšení kvality, úsporu pracovních sil a zvýšení produktivity.
ŘEŠENÍ – PARAMETRY:
Takt linky: 1 min./ks
Kapacita: 20 ks paletek tzn. 1ks = 1pal.
POPIS AUTOMATIZOVANÉHO PROCESU:
- Zakládání dílčích komponentů a odebírání hotového kusu operátorem.
- Zakládání, orientace a manipulace trubek.
- Kalibrace vnějšího pláště – shell a přepážek.
- Pastování vnitřních přepážek shell trubky.
- Temování a provlékání trubek skrz víka.
- Montáž horní a spodní příruby.
- Laserové značení DMC kódu.
ZÁKLADNÍ CHARAKTERISTIKA:
- Manipulaci s díly (chladiči) zajišťuje 12 robotů STAUBLI s upravenými gripery.
- Čtečka DMC kódu je firmy Cognex a je propojena systematicky s tracebilitou výroby interního systému MES zákazníka.
- Kalibrační váhy jsou propojeny s řídícím systémem SIEMENS a vizualizace je zobrazena včetně ovládání na OP panelu.
- Obsluhu zařízení zajišťují dva operátoři, kteří zároveň obsluhují více navazujících pracovišť.
Klíčové benefity našeho řešení:
- Minimalizace zmetkovitosti a plná automatizace
- Zkompletované chladiče na dodaném zařízení TEMEX, jsou vyráběny ve zkrácených termínech pro další navazující operace ve výrobním cyklu automobilů
- Eliminace ručního pastování a skládání, kdy docházelo k nesprávné kompletaci a praskání samotného chladiče
- Zvýšena produktivita práce a kvality
- Velká úspora pracovních sil – toto zařízení je plně automatické
- Úspora vstupního materiálů pastovaní, složitost poskládání chladiče
- Snížení finanční nákladů na zajištění kompletního výrobku
