Linka pro kompletaci přepínacích ventilů

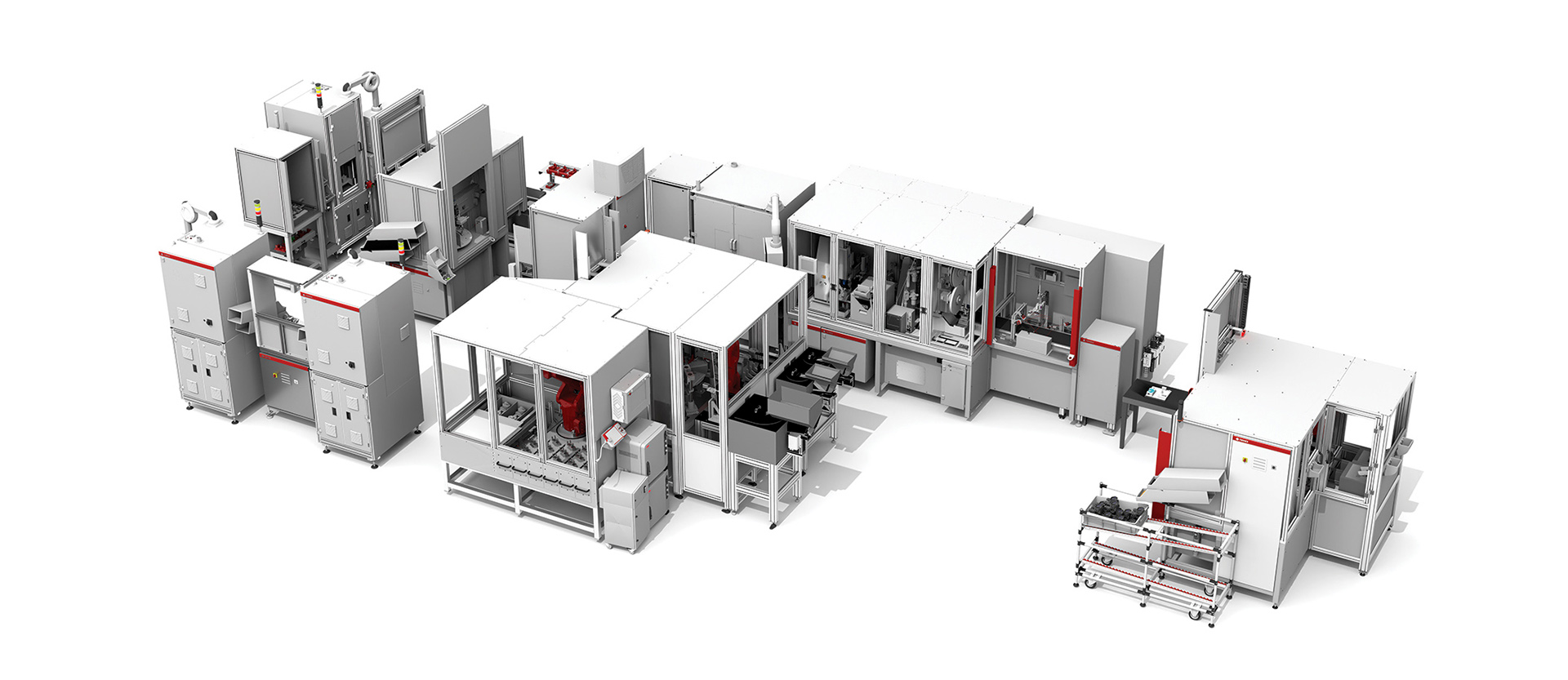

MONTÁŽNÍ A TESTOVACÍ LINKA PRO KOMPLETACI PŘEPÍNACÍCH VENTILŮ

Termín realizace: 2025

ZÁKLADNÍ PARAMETRY MONTÁŽNÍ LINKY

Operátoři: 5 (4 plné vytížení, 1 částečně + supervize)
Takt linky: 50 s/kus
Rozsah řešení: 8 montážních/testovacích stanic + hlavní rozvaděč
Integrace traceability: Ano
Automatické testování: Ano (EOL tester, leak test, el. testy, značení)
Technologie: Laserové svařování, 3D AOI, vibrační podavače, SCARA robot, servopohony


ZÁKLADNÍ INFORMACE

Linka kombinuje poloautomatické montážní stanice s plně automatizovaným testováním a finálním balením. Součástí je i vzdálená správa, traceability (sledovatelnost) a integrace s IT systémem zákazníka.

Hlavní přednosti:
•    Kompletní řešení na klíč – od návrhu, výroby a instalace až po uvedení do provozu a zaškolení obsluhy.
•    Modulární architektura – stanice lze přizpůsobit a škálovat dle požadavků zákazníka.
•    Plná integrace traceability – pokročilý sběr dat a řízení kvality pomocí PC stanice.
•    Bezpečnost na prvním místě – optické závory, krytování.
•    Vysoká efektivita práce – takt linky 50 s/ks, optimalizované pracovní vytížení.
•    Technologie laserového svařování – přesné, spolehlivé a čisté spoje bez nutnosti další úpravy.

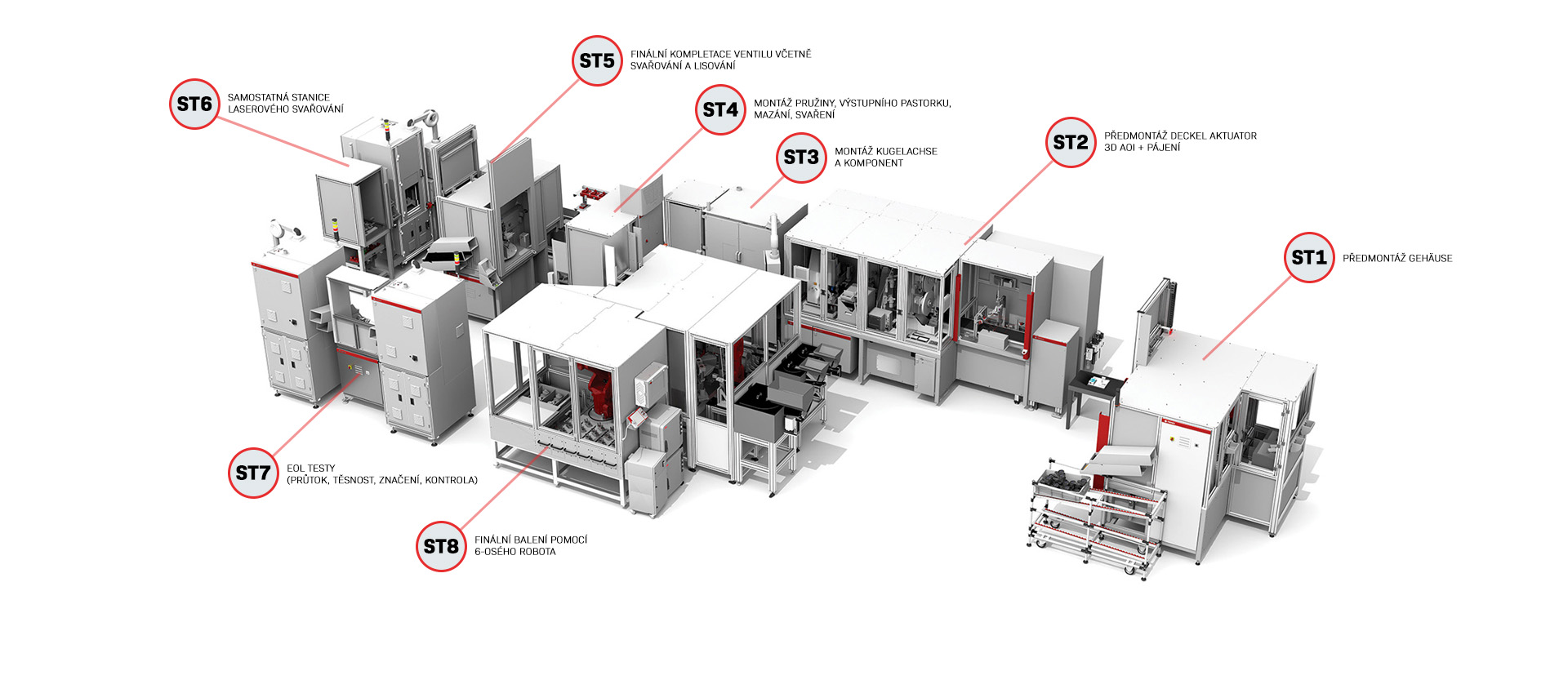

Struktura linky:

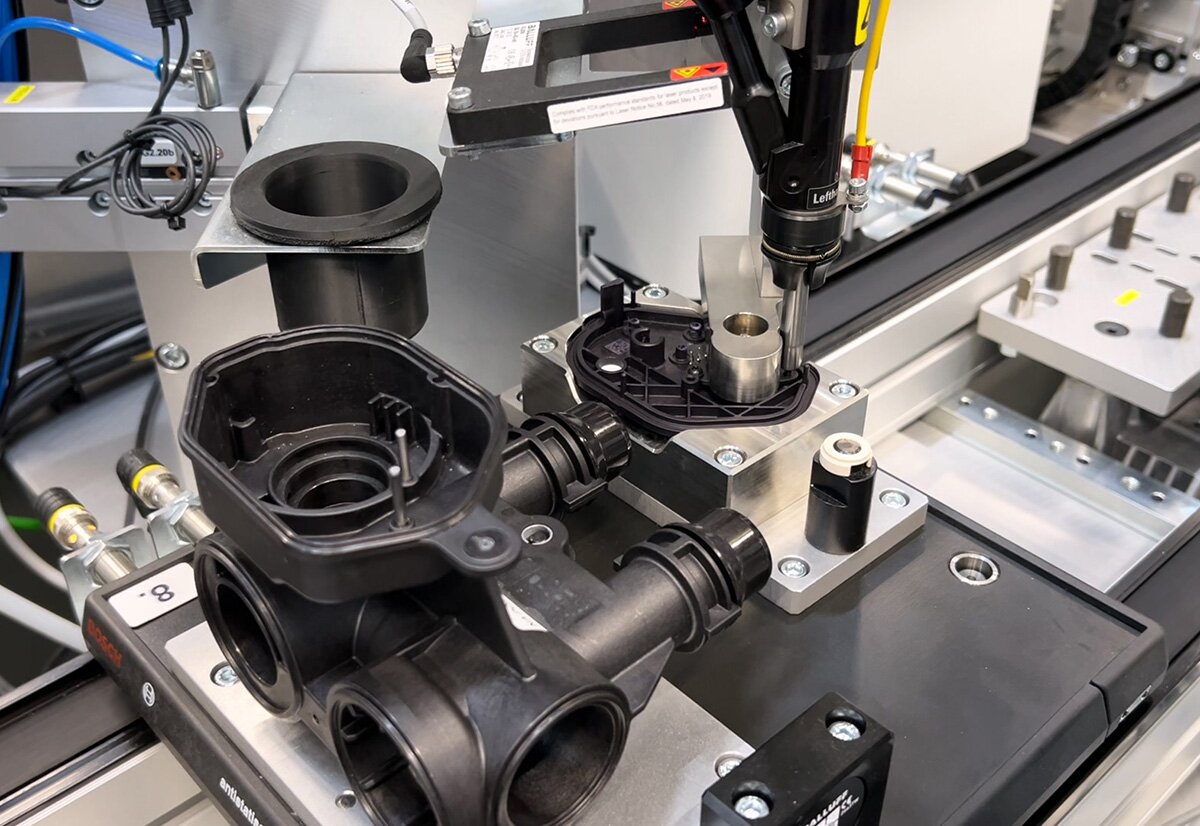

Stanice ST1 – Předmontáž Gehäuse (servo lisování, vision systém)
Stanice ST2 – Předmontáž Deckel Aktuator + 3D AOI + pájení
Stanice ST3 – Montáž Kugelachse a komponent
Stanice ST4 – Montáž pružiny, výstupního pastorku, mazání, svaření
Stanice ST5 – Finální kompletace ventilu včetně svařování a lisování
Stanice ST6 – Samostatná stanice laserového svařování
Stanice ST7 – EOL testy (průtok, těsnost, značení, kontrola)

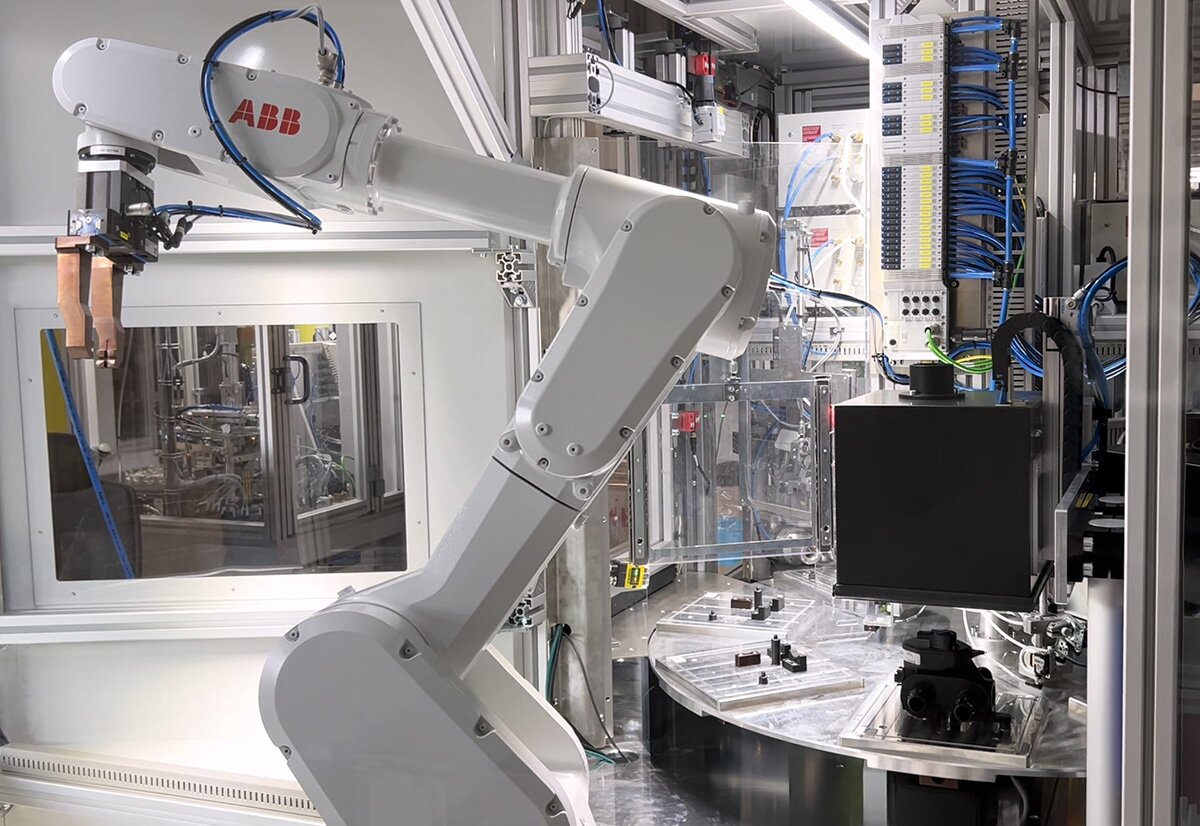

Stanice ST8 – Finální balení pomocí 6-osého robota
