Montážní linka na výrobu chladících jednotek HICE

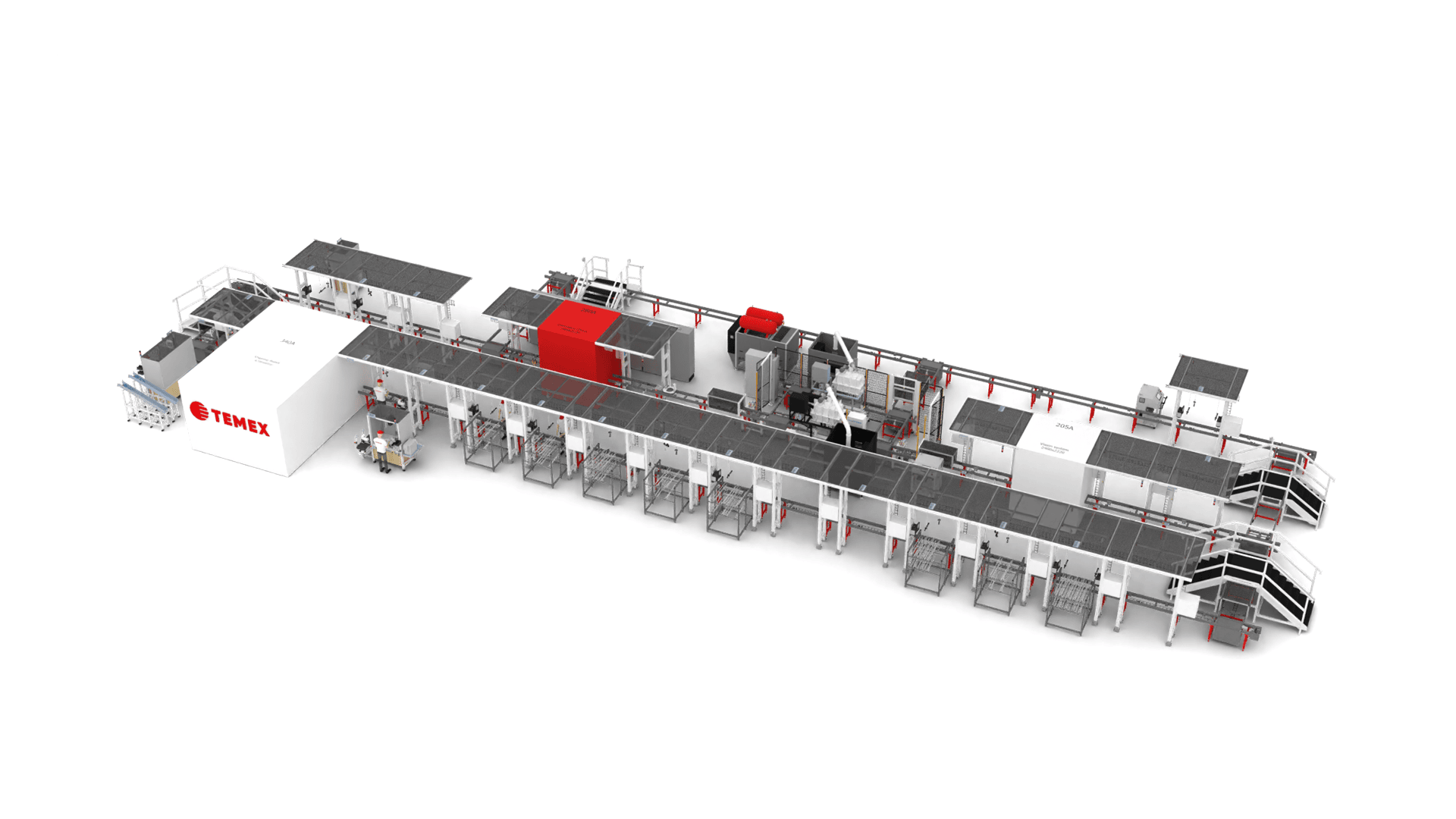

MONTÁŽNÍ LINKA PRO INTEGROVANOU CHLADÍCÍ JEDNOTKU

Termín realizace: 2024

Základní parametry montážní linky:

Doba cyklu linky – cca. 42 s včetně přesunu paletky se čtením RFID max. 5 s.
Provoz – 3 směny/ 6 dní / 24hod.
Kapacita výroby – 85 ks/hod.

Základní informace

Manuální stanice jsou obsluhovány samostatnými operátory, kteří založí vstupní díly do pojezdových paletek a pomocí nástrojů tyto díly navzájem složí.

Poloautomatické stanice jsou obsluhovány také obsluhou, která založí a smontuje díly v paletce (například kabelové svazky s konektory) a následně spustí automaticky proces elektrického testování.

Automatické stanice jsou plně ovládané z řídícího systému bez účasti obsluhy.

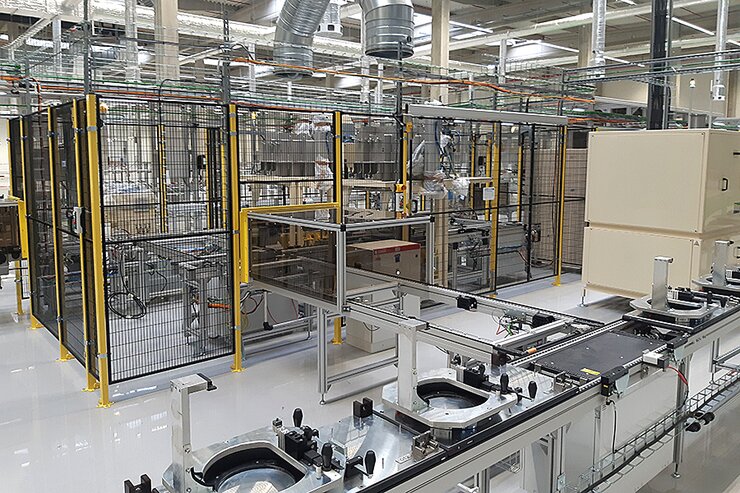

Jednotlivé stanice jsou vybaveny systémy dle specifikace zákazníka (např. šroubovacím systémem, Poka joke systémem, RFID, tiskárnou a čtečkou štítků, robotem, manipulátorem a kamerovým systémem).

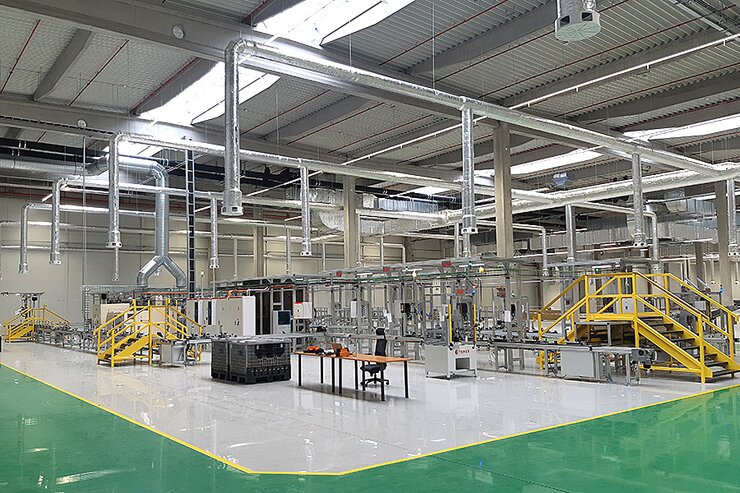

Výrobní linka je kromě zmíněných stanic vybavena systémem dopravníkových sekcí s Reworkovou stanicí pro případné opravy vyráběných dílů.


Součástí linky jsou elektro rozvaděče pro všechny stanice osazené řídicím systémém SIEMENS. V bočních částech výrobní linky nebo stanic jsou umístěny pneumatické úpravny s ventilovým blokem (terminálem) řady FESTO. Ovládání zařízení je zajištěno pomocí společného dotykového operačního panelu, který je umístěn z čelní strany v dosahu obsluhy, stojící před zařízením a samostatnými ovládacími tlačítky na jednotlivých stanicích linky. Indikace stavu je zajištěna pomocí barevného majáku.
