Montážní výrobní linka Phaser

MONTÁŽNÍ LINKA PHASER

Termín realizace: 2023-2024

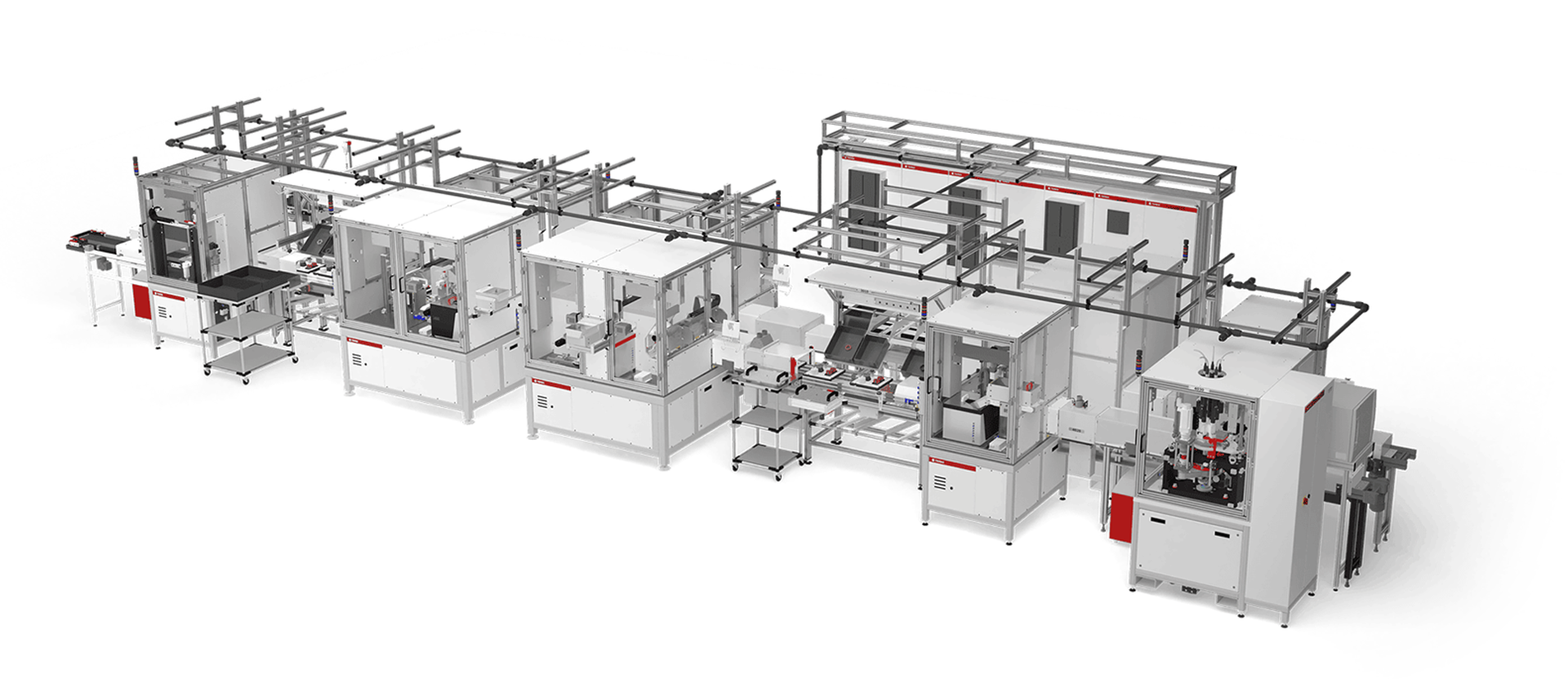

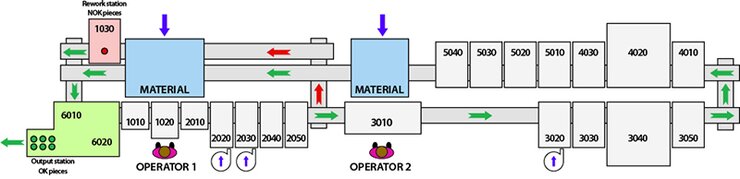

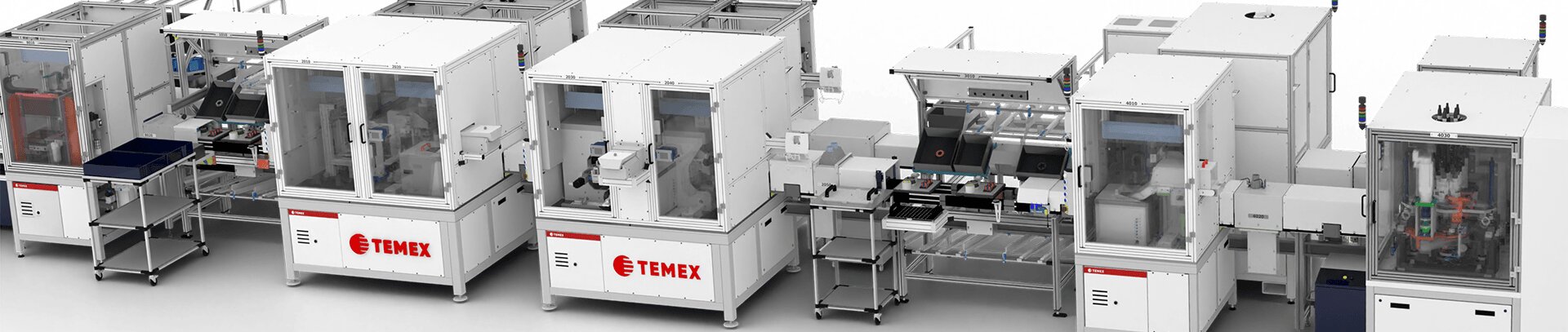

Jedná se o poloautomatickou linku se dvěma operátory (pro zakládání vstupních montážních komponent). Linka je rozdělena na 6 základních sekcí + paletkové dopravníkové linky, kde každá sekce obsahuje několik výrobních stanic. Je navržena tak, aby dokázala provádět montáž a následné testování těchto produktů: GME-T6 Exhaust a GME-T6 Intake.



Stručný popis jednotlivých modulů a stanic





Modul 1000 (obsahuje 3 stanice)

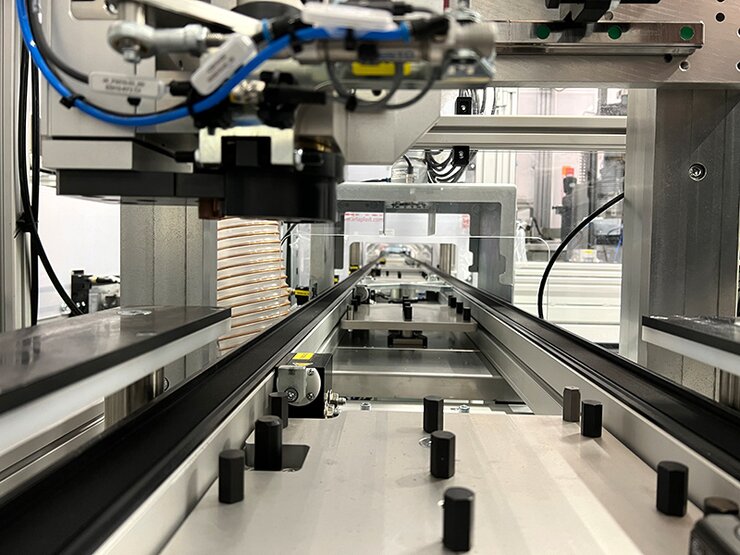

• Stanice 1010 – slouží k čištění horní části paletky od možných nečistot, vznikajících v procesu.
• Stanice 1020 – slouží k zakládání vstupního montážního materiálu operátorem č.1. Založený materiál je následně kontrolován vizuálně operátorem a také pomocí kamerového senzoru.
• Stanice 1030 – stanice je umístěna na větvi, která je určena pro rework a odkládání NOK kusů.

Modul 2000 (obsahuje 4 stanice)

Slouží pro předmontáž sestavy ROTORu.

• Stanice 2010 – slouží ke kontrole křížových děr řítomných na ROTORu pomocí kamerového systému.

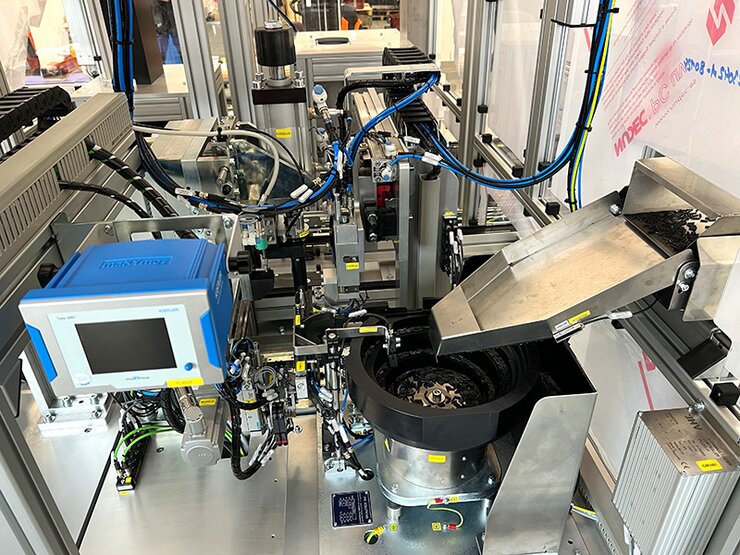

• Stanice 2020 – slouží k montáži CAM PINu do těla ROTORu pomocí vibračního podavače a 2D manipulátoru a gripperu.
• Stanice 2030 – slouží k montáži dvou COILED PINu do těla SPACERu pomocí vibračního podavače a 2D manipulátoru a gripperu.
• Stanice 2040 – slouží k montáži ROTORu na tělo SPACEu pomocí 2D manipulátoru s gripperem.
• Stanice 2050 – slouží k očištění sestavy ROTORu se SPACERem od možných nečistot, vznikajících v procesu montáže.

Za tímto modulem je na dopravníkové lince umístěná křižovatka, která umožní propojení OK větve s NOK větví, pokud bude některý z výsledku předmontáže sestavy ROTORu vyhodnocena systémem jako NOK (Modul 2000).


Modul 3000 (obsahuje 5 stanic)

• Stanice 3010 – slouží k zakládání vstupního montážního materiálu operátorem č. 2.
• Stanice 3020 – slouží k založení zbývajících tří SCREW skrze tělo DISC a STATORu.
• Stanice 3030 – slouží k vyfoukání před-sestavy PHASERu, před samotným finálním sešroubováním komponent dohromady.

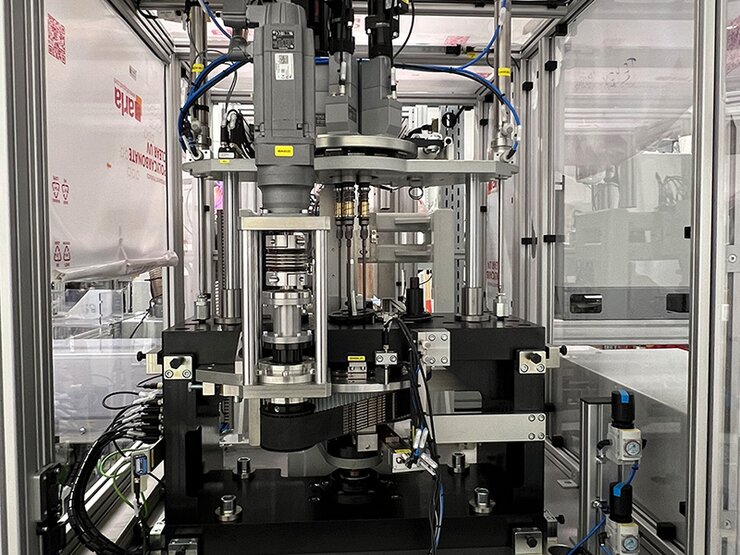

• Stanice 3040 – slouží k nastavení Lock PINu a k sešroubování dílů dohromady.
• Stanice 3050 – slouží k instalaci Return SPRING na tělo DISC.

Modul 4000 (obsahuje 3 stanice)

• Stanice 4010 – slouží k vyfoukání a vyčištění před-sestavy PHASERu, před provedením funkčního testu.
• Stanice 4020 – slouží k nastavení provedení funkčních testů na produktu:
  1. Leak test PHASERu při umístění Lock PINu v obou koncových pozicích
  2. Měření úhlu pohybu ROTORu & SPROCKERu
  3. Měření třecího momentu při pohybu ROTORu
  4. Měření vůle blokování Lock PINu
  5. Měření funkčnosti Lock PINu
• Stanice 4030 – slouží k instalaci COVERu na tělo PHASERu.

Modul 5000 (obsahuje 3 stanice)

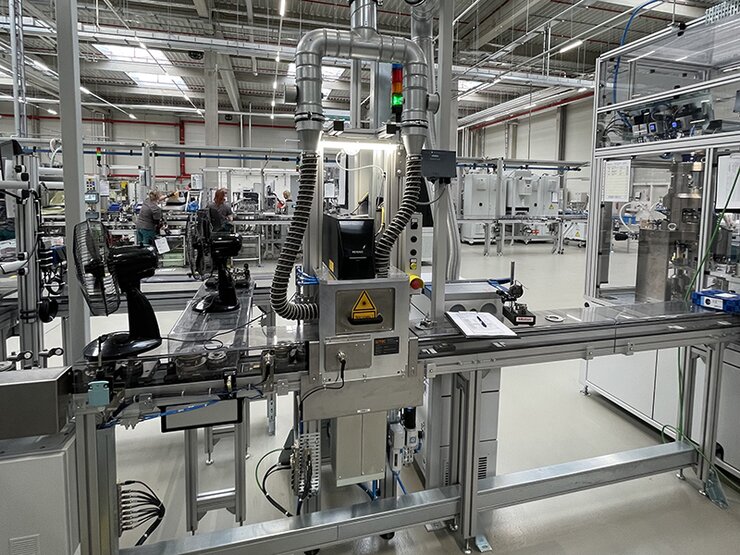

• Stanice 5010 – slouží ke zdrsnění spodní strany ROTORu pomocí laserového přístroje.
• Stanice 5030 – slouží k potisku COVERu identifikačními znaky a DMC kódem pomocí laserového přístroje.
• Stanice 5040 – slouží k verifikaci laserového popisu umístěném na COVERu.

Modul 6000 (obsahuje 2 stanice)

• Stanice 6010 – slouží ke konzervaci finálního produktu olejovou mlhou.
• Stanice 6020 – slouží k umístění finálního produktu na výstupní dopravník.
