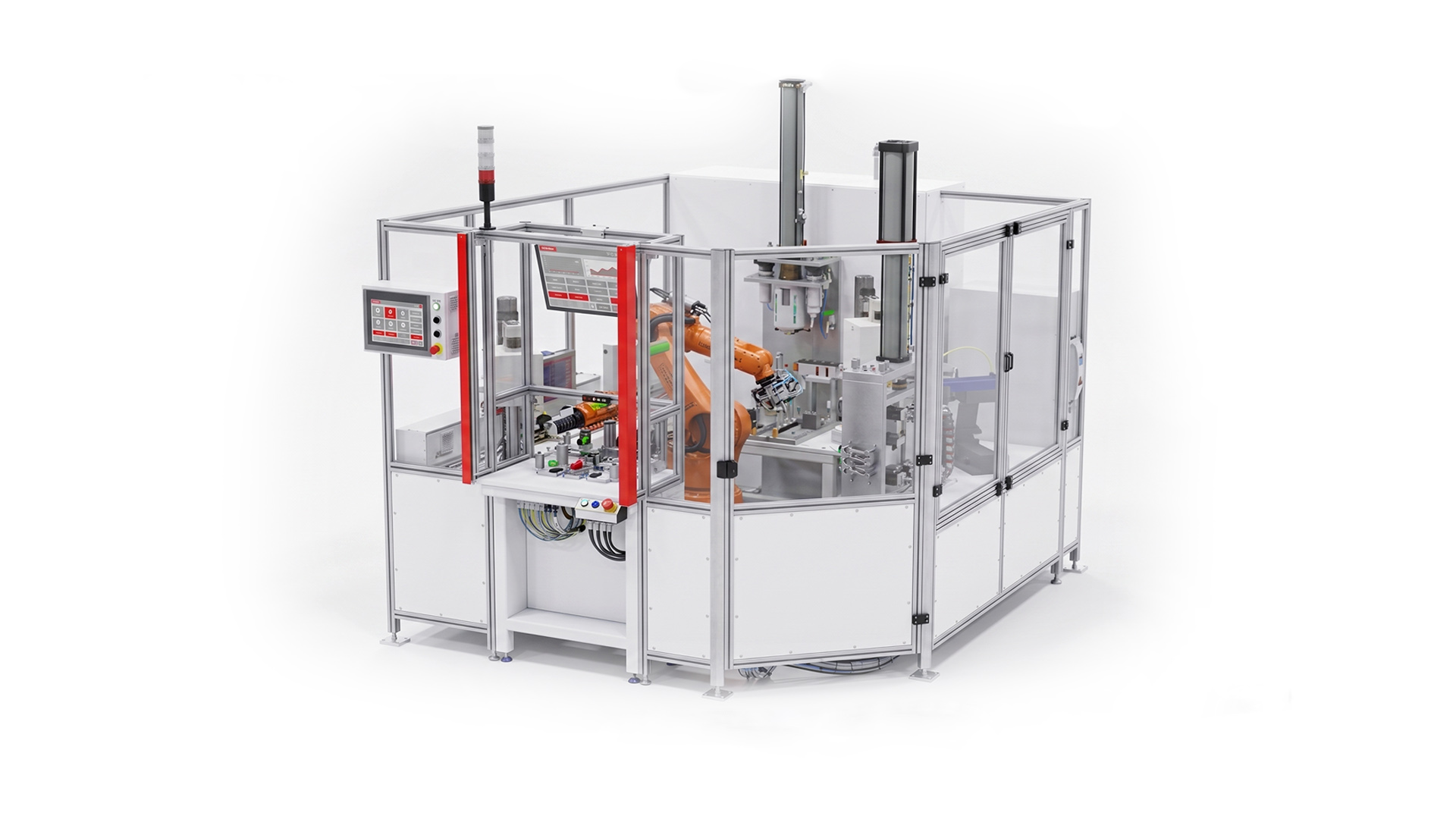

Robotická montážní linka chladiče EGR ventilu – 1. generace

Robotická montážní linka chladiče EGR ventilu – 1. generace

Robotická montážní linka se šesti pracovišti určena pro montáž chladičů pro dané typy automobilů


Robotická montážní linka chladiče EGR ventilu – 1. generace

Projekt: Robotická montážní linka chladiče
Počet pozic v rámci zařízení: 6
Termín realizace: 2016

PARAMETRY:
Délka: 3200 mm
Hloubka: 2600 mm
Výška: 2600 mm
Roboti: Staübli TX90; Fisnar F5200N
Takt linky: 180 sec/ks


FUNKCE ZAŘÍZENÍ:

Celé zařízení tvoří jeden funkční celek, který pomocí šesti jednotlivých pracovišť (pozic) postupně sestavuje výsledný produkt, který slouží jako chladič (tepelný výměník) pro EGR ventil.
Skládá se celkem ze 6 + 29 komponent:
1× Vnější plášť; 1× Spodní příruba; 1× Horní příruba; 1× Trubka Bypassu; 2× Víko (dále děleno na horní víko a spodní víko) a 29× Trubičky


POPIS PRACOVIŠŤ ZAŘÍZENÍ:

Všechny díly vyjma trubiček jsou zakládány operátorem na Pozici 1. Trubičky jsou automaticky zakládány z výměnných zásobníků (mění operátor) manipulátorem Pozice 2. Hotový a napastovaný kus je vrácen v pozici dle obrázku na Stanici, kde jej operátor odebírá a v této poloze ukládá/balí do beden. Stroj vždy zpracovává jeden výrobek, zatímco operátor může odebírat/doplňovat díly k výrobě dalšího výrobku.


Popis linky (pohled z vrchu):
A) Pozice 1 – Zakládání vstupních komponent operátorem na otočný stůl (2 pozice) + Kamerová kontrola
B) Pozice 2 – Zakládání trubek
C) Pozice 3 – Kalibrace vnějšího pláště
D) Pozice 4 – Provlékání trubek víky a jejich temování
E) Pozice 5 – Pastování + Kamerová kontrola
F) Pozice 6 – Montáž horní a spodní příruby



                                 Výsledná sestava







imagePozice 1

imagePozice 1

imagePozice 2

imagePozice 2

imagePozice 1

imagePozice 4

imagePozice 5
