Medis Bolatice – linka č. 4
![Medis Bolatice – linka č. 4 Medis Bolatice – linka č. 4](/data/storage/thumbs/1920x407-scalecrop/images/reference/210_medis/slider2.jpg)
Spolehlivé řešení komplexní dodávky nového čistého prostoru na klíč s větráním, klimatizací a osvětlením
![img](/data/storage/images/reference/210_medis/uvodni.jpg)
Základní parametry
![img](/data/storage/thumbs/740x9223372036854775807-scale//images/reference/210_medis/01.jpg)

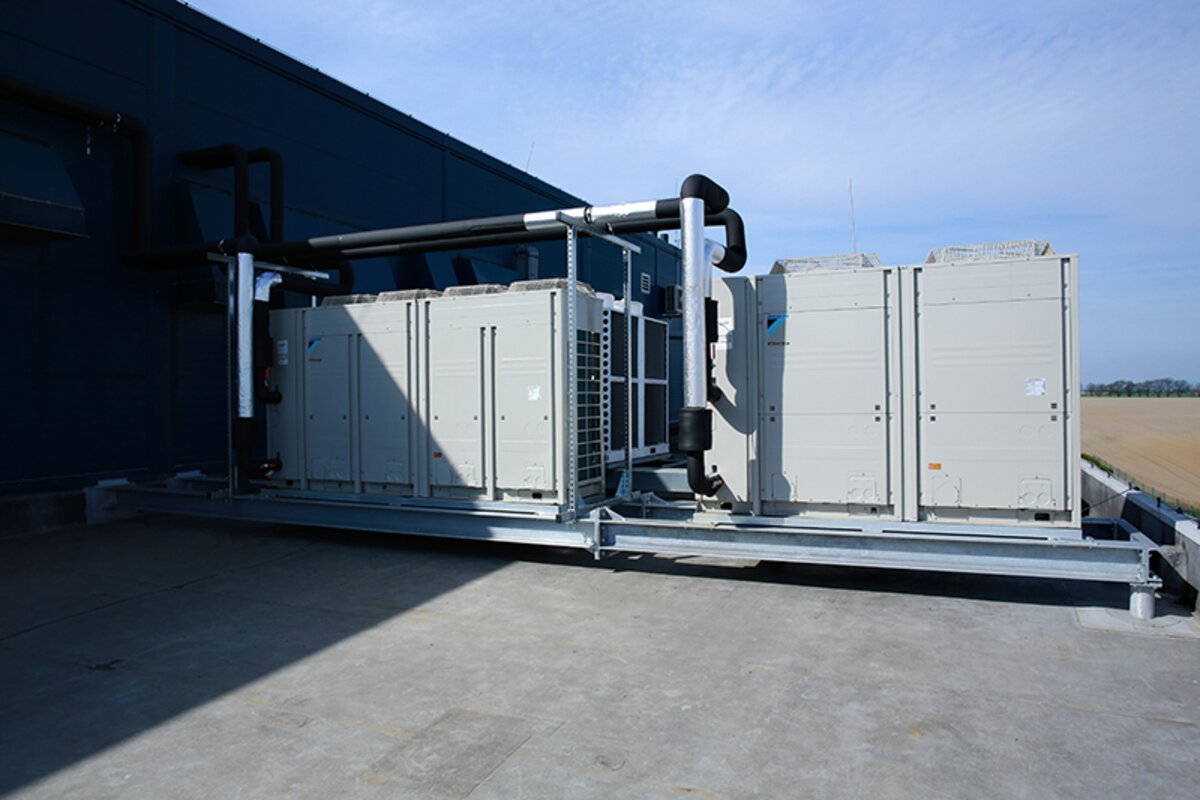

Umístění jednotek na střeše firemní haly
![img](/data/storage/thumbs/740x9223372036854775807-scale//images/reference/210_medis/05.jpg)
Rozvody VZT uvnitř haly
![img](/data/storage/thumbs/740x9223372036854775807-scale//images/reference/210_medis/07.jpg)

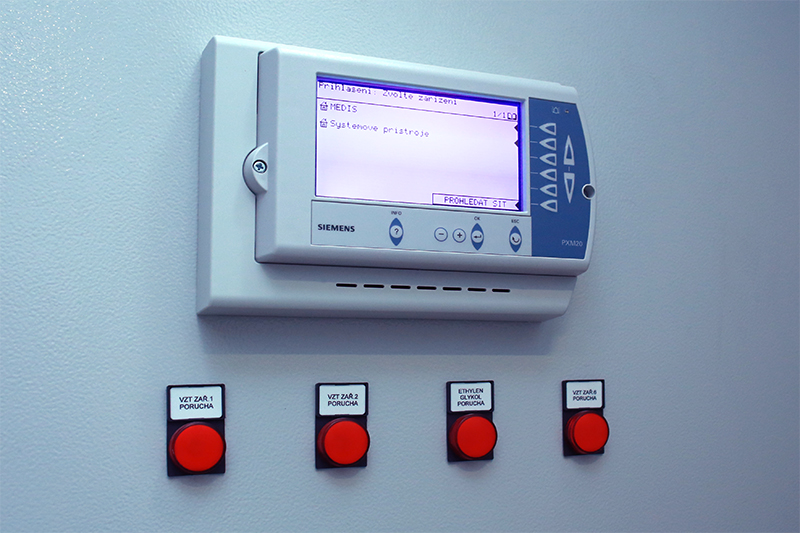

Ovládací panel a kontrolky na dveřích rozvaděče
DODÁVKA SYSTÉMU VZDUCHOTECHNIKY, CHLAZENÍ A MaR
Název zakázky: Medis Bolatice, linka č. 4
Termín realizace: 2018
ZADÁNÍ:
Ve stávající výrobní hale provést stavbu nového čistého prostoru na klíč, který je větrán a klimatizován VZT jednotkou, instalovat el. rozvody, osvětlení a vybavit interiér nábytkem. MaR implementovat do stávajícího rozvaděče za provozu výroby, provedení vizualizace VZT na stávající počítač.
ZÁKLADNÍ CHARAKTERISTIKA:
- Investor měl ve výrobní hale postavenou sádrokartonovou místnost, která se obložila podhledy a obložením do čistých prostor.
- Místnost je vybavená materiálovou propustí a personální propustí.
- VZT jednotka je umístěna v strojovně vzduchotechnik, chladící médium zajišťují Chillery o výkonu 53,6 kW a 43 kW umístěné na střeše budovy.
- VZT jednotka je dimenzovaná na výkon 5600 m³/h.
- Vlhčení zajišťují dva zvlhčovače o výkonu 22,3 kW a 14,9 kW.
- Čistotu prostoru zajišťují Hepa filtry.
VZT jednotku řídí DDC regulátor Siemens, který byl rozšířen o další periferní moduly. Veškeré snímače a regulační prvky jsou rovněž Siemens. Rozšíření MaR v rozvaděči bylo provedeno za provozu ostatních vzduchotechnik. Odstavení bylo jen na dobu nezbytně nutnou.
