Stroj č. 1 pro automatickou montáž kazety těsnící vložky

Stroj č. 1 pro automatickou montáž kazety těsnící vložky

Stroj v pořadí č. 1 poloautomatické výrobní linky pro kompletaci EGR ventilu Audi 3. generace s následným uzpůsobením pro alternativní montáž EGR ventilu 2. generace.


Stroj pro automatickou montáž kazety těsnící vložky (V-SEAL CARTRIDGE)

Projekt: Montážní linka pro EGR ventil – Audi V6
Počet pracovišť v rámci zařízení:
Termín realizace: 2015 – 2016

PARAMETRY:
Šířka: 2030 mm
Hloubka: 1900 mm
Výška: 2000 mm
Provozní tlak: 0,6 MPa


FUNKCE ZAŘÍZENÍ:

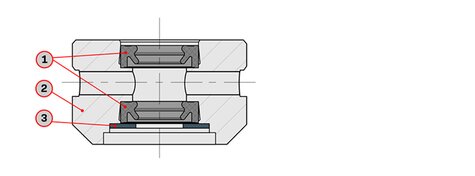

Jedná se o zcela automatizované zařízení, které je na počátku výroby EGR ventilu. Jeho účelem je automatizovaná výroba kazety těsnící vložky těla ventilu (V-SEAL CARTRIDGE):

1) 2× pryžové těsnění (V-Seal)
2) 1× kazeta (Cartridge)
3) 1× podložka (Washer)



POPIS PRACOVÍŠŤ ZAŘÍZENÍ:

Zařízení pomocí vibračních podavačů pro dopravu a orientaci dopravuje jednotlivé komponenty kazety do odebíracích míst, odkud jsou jednotlivé díly pomocí chapadla odejmuty a přesunuty v horizontální poloze do kompletačního přípravku. Odtud je po kompletaci celá sestava přemístěna do krimpovacího přípravku, kde dochází ke kontrole přítomnosti komponent a finálnímu zakrimpování. Hotová sestava je po kontrole automaticky vhozena do OK nebo NOK sluzu, kterým putuje do sběrného šuplíku.



KONSTRUKCE ZAŘÍZENÍ:

  • ve spodní části ocelové profily 60x60x6, v horní části ITEM profily
  • pevné a polykarbonátové výplně – jako fixní plochy nebo jako dvířka
  • pracovní prostory zabezpečeny elektrickými bezpečnostními zámky nebo šroubovými spoji
  • samostatný vozíček s hydraulickým agregátem
  • elektrický rozvaděč s integrovaným operátorským panelem a ovládacími tlačítky

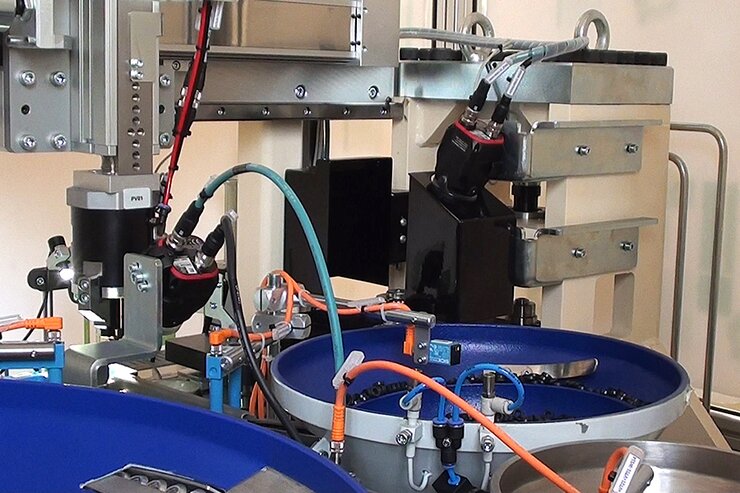

imagePohled na stroj z realizace

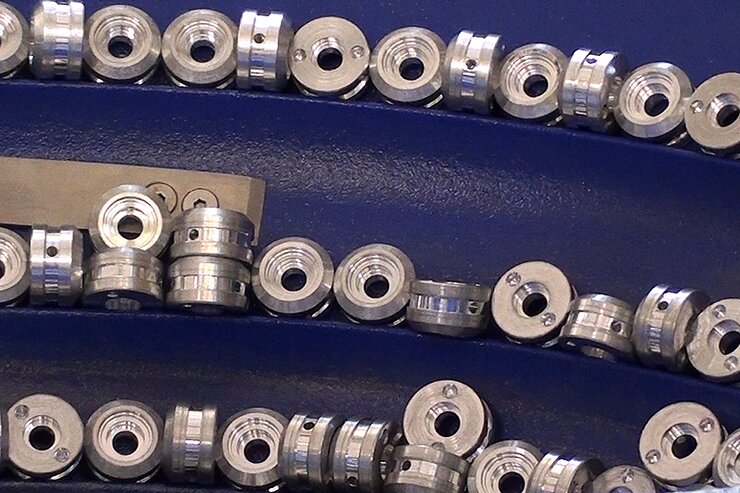

imageDetail vibračního podavače s kazetami

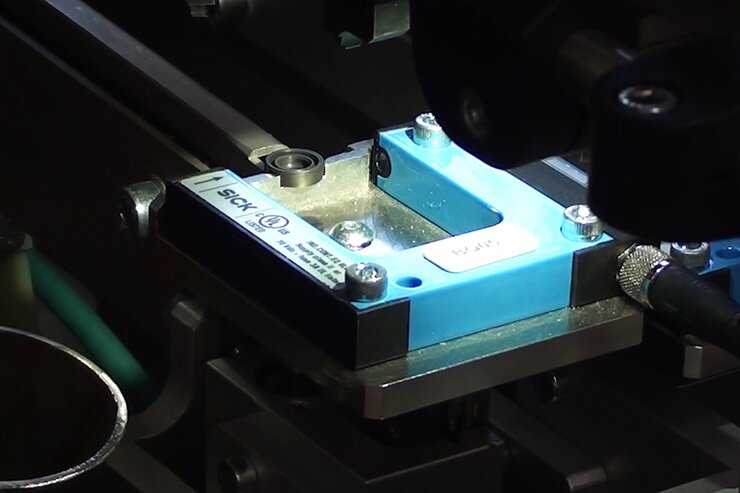

imageKompletační přípravek stroje s těsněním

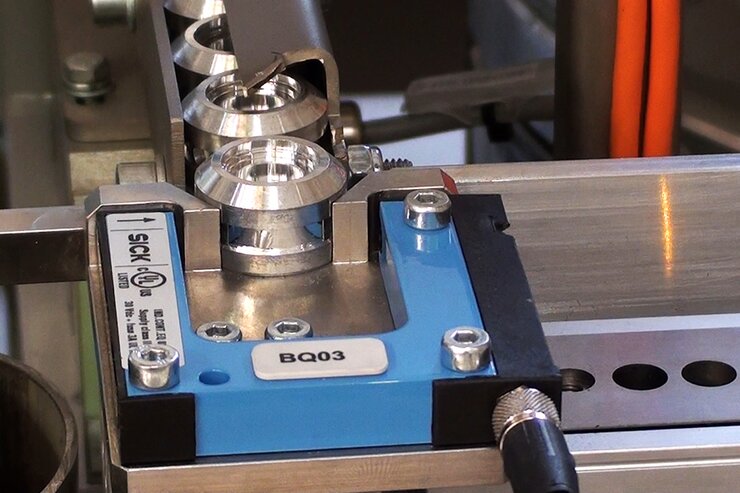

imageKompletační přípravek stroje s kazetami
